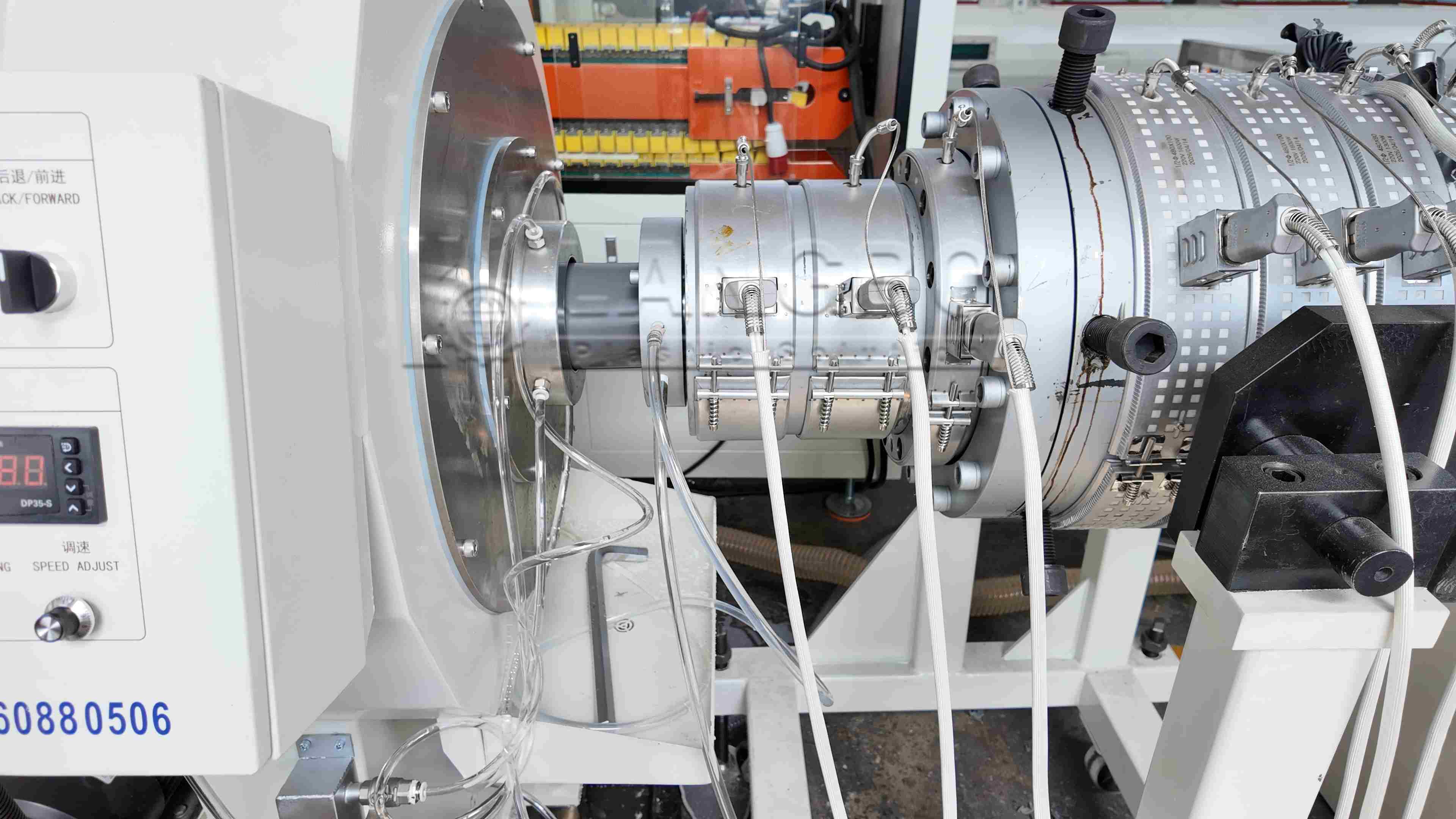

Linea di estrusione di tubi in PVC da 400 mm nel progetto municipale dell'Egitto

Progetto municipale per la linea di estrusione di tubi in PVC da 400 mm in Egitto

Visualizzazione del progetto

LangBo Machinery ha completato la consegna e la messa in servizio di una linea di estrusione di tubi in PVC da 400 mm per un cliente in Egitto.

Società cliente:Delta del Nilo Construction Materials Co.

Nome del cliente:Dipartimento degli appalti di ingegneria (team tecnico del progetto)

La linea di produzione è applicata in progetti di infrastrutture comunali, principalmente per condotte di drenaggio urbano, sistemi sotterranei di fognatura e reti di trasporto delle acque pluviali.

Il progetto si concentra sul controllo della stabilità dimensionale di tubi in PVC di grande diametro in condizioni di elevata temperatura ambiente.

Sfondo applicativo

Il cliente è coinvolto nella fornitura di infrastrutture municipali per progetti di ampliamento urbano in Egitto, dove i sistemi di condotte richiedono:

• Installazione sotterranea a lunga distanza
• Connessione comune a presa stabile
• Consistenza della produzione di tubi continui
• Adattamento a ambienti costruttivi ad alta temperatura

Per quanto riguarda la produzione di tubi in PVC da 400 mm, il cliente ha individuato i principali problemi relativi a:

• Variazione di contrazione di raffreddamento durante la formazione
• Diversione di ovalità che influisce sulla precisione del collegamento dei tubi
• Fluctuazione del diametro nell'estrusione continua
• Inconsistenza dello spessore della parete nella produzione di grandi diametri

Questi fattori influenzano direttamente l'efficienza dell'installazione sul campo e le prestazioni di tenuta delle condotte.

Sfide tecniche

Durante il funzionamento della linea di estrusione di tubi in PVC da 400 mm sono state osservate le seguenti sfide ingegneristiche:

1. Influenza delle alte temperature ambientali

   Nelle condizioni climatiche dell'Egitto, la ridotta differenza di temperatura di raffreddamento rallenta la dissipazione del calore durante la formazione dei tubi.

2. Comportamento di contrazione di raffreddamento di grande diametro

   I tubi in PVC da 400 mm presentano differenze di sollecitazione termica più pronunciate tra gli strati interni e esterni.

3. Sensibilità di taratura a vuoto

   Piccole fluttuazioni della pressione del vuoto possono causare variazioni di diametro o deviazioni di ovalità.

4. Sincronizzazione tra estrusione e ripresa

   Il disallineamento della velocità può causare variazioni della tensione di trazione durante la fase di contrazione del raffreddamento.

Soluzione tecnica di LangBo

Per affrontare queste sfide, LangBo ha configurato una linea di estrusione di tubi in PVC da 400 mm ottimizzata per il processo con sistemi di controllo integrati:

• Sistema di estrusione a doppia vite conico

  Garantisce la plastificazione uniforme del materiale PVC-U prima dell'entrata della stella.

• Optimizato canale di flusso della testa a stampo da 400 mm

  Migliora la consistenza della distribuzione della fusione sulla circonferenza del tubo.

• Sistema di taratura a vuoto a più fasi

  Fornisce un supporto del diametro esterno passo dopo passo durante il raffreddamento iniziale.

• Sistema di circolazione dell'acqua di raffreddamento in zona

  Controlla il gradiente di temperatura per ridurre l'instabilità della contrazione.

• Sistema di controllo sincronizzato PLC

  Coordina la velocità di estrusione e di estrazione per mantenere una costante consistenza dimensionale.

Performance del progetto

Dopo la messa in servizio, il sistema ha raggiunto una produzione stabile di tubi in PVC da 400 mm per applicazioni municipali.

Tra le caratteristiche operative principali figurano:

• Miglioramento della consistenza dimensionale tra le sezioni del tubo
• Comportamento di contrazione di raffreddamento controllato in condizioni di alta temperatura
• Geometria della connessione di presa stabile per l'installazione sul campo
• Stabilità dell'estrusione continua per lunghi cicli di produzione

Il sistema è adatto ai requisiti di fabbricazione di condotte per infrastrutture.

Portata di applicazione

I tubi in PVC di 400 mm prodotti sono utilizzati in:

• Sistemi urbani di drenaggio delle acque piovane
• Reti di condotte di acque reflue comunali
• Progetti di infrastrutture sotterranee
• Sistemi di trasporto delle acque reflue industriali

Conclusioni

Questo progetto dimostra che la produzione di tubi in PVC di grande diametro dipende non solo dalla capacità di estrusione, ma anche dal controllo coordinato di:

• Comportamento di contrazione di raffreddamento
• Stabilità della taratura a vuoto
• Sincronizzazione estrussione-sparatura

La linea di estrusione di tubi in PVC da 400 mm di LangBo offre una soluzione di ingegneria strutturata per la produzione di condotte municipali in condizioni ambientali ad alta temperatura in Egitto.
