Studio di caso sulla linea di estrusione di tubi elettrici in PVC per progetti edilizi in Tunisia
Pubblicato il: August 17, 2026
Il mercato delle costruzioni e dei servizi edili in Tunisia richiede sistemi di condotti elettrici per edifici residenziali, strutture commerciali e progetti infrastrutturali.la produzione di diversi tipi di condotti in PVC su una linea di estrusione flessibile può contribuire a soddisfare le diverse esigenze di protezione dei cavi.
Un produttore tunisino di tubi di plastica ha quindi pianificato di ampliare la propria capacità produttiva con un nuovo impianto di produzione diLinea di estrusione di tubi in PVC per la produzione di condotti elettrici.
Il requisito principale non era semplicemente quello di aumentare la capacità produttiva, ma di configurare una linea in grado di produrre diverse specifiche di condotti per varie applicazioni edilizie.
Il cliente è un produttore tunisino di tubi in plastica che fornisce prodotti in PVC per progetti locali di costruzione e installazione elettrica.
La sua produzione esistente era concentrata principalmente su tubi in PVC convenzionali, e con l'aumentare della domanda di condotti elettrici, il produttore prevedeva di aggiungere prodotti per condotti elettrici in PVC alla sua gamma di prodotti.
I prodotti di riferimento comprendevano diversi diametri di condotti e spessori di parete per:
- Cablaggi residenziali
- Edifici commerciali
- Impianti elettrici
- Protezione dei cavi
- Progetti di costruzione
Il cliente aveva quindi bisogno di un sistema di estrusione in grado di supportare più specifiche di prodotto.
Prima di acquistare la nuova attrezzatura, il produttore ha dovuto affrontare diverse sfide di produzione.
I progetti di installazione elettrica non richiedono sempre lo stesso diametro del tubo.
Il condotto elettrico in PVC ha bisogno di un diametro esterno e di uno spessore della parete controllati, in modo che il tubo finito possa essere utilizzato con i corrispondenti accessori e sistemi di installazione.
Il passaggio da una specifica di condotto a un'altra richiedeva matrice di estrusione e componenti di taratura adeguati.
Il cliente ha inoltre voluto ridurre l'indesiderata manipolazione manuale integrando l'estrusione, il raffreddamento, l'estrazione e il taglio in un unico processo di produzione continuo.

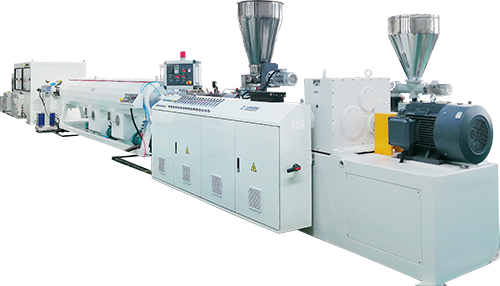

Il progetto è stato configurato attorno a un sistema continuo diLinea di estrusione di tubi in PVC per condotti elettrici.
L'attrezzatura principale comprendeva:
Sistema di alimentazione in PVC → Estrusore a doppia vite → Matrice di condotto elettrico → Serbatoio di taratura a vuoto → Serbatoio di raffreddamento → Trasporto → Macchina da taglio
Ogni sezione svolge una funzione specifica nel processo produttivo.
L'estrusore a doppia vite lavora il composto di PVC e consegna continuamente il materiale plastificato alla matrice.
La matrice forma il diametro del tubo e la struttura della parete richiesti.
Il sistema di taratura aiuta a determinare il diametro esterno e la rotondità del tubo richiesti dopo l'estrusione.
La sezione di raffreddamento elimina il calore dal condotto in PVC e contribuisce a mantenere le sue dimensioni.
Il processo di estrazione trascina continuamente il tubo attraverso la sezione di raffreddamento, la cui velocità è coordinata con il processo di estrusione.
L'unità di taglio produce condotti elettrici in PVC di lunghezza fissa secondo le specifiche del prodotto richieste.
Uno dei requisiti fondamentali del progetto tunisino era la capacità di fabbricare diverse dimensioni di condotti elettrici.
Invece di progettare una linea completamente separata per ogni dimensione, il sistema di produzione è stato configurato attorno a utensili intercambiabili e parametri di processo regolabili.
I principali fattori di passaggio sono stati:
| Articolo di produzione | Adattamento |
|---|---|
| Matrice di estrussione | Modificato in base al diametro del condotto |
| Componenti di taratura | Corrispondenza con le dimensioni del tubo |
| Condizioni di raffreddamento | Regolato in base allo spessore e al diametro della parete |
| Velocità di decollo | Corrispondenza con la produzione di estrusione |
| Lunghezza di taglio | Impostazione in base ai requisiti del prodotto |
Questa configurazione ha permesso al produttore di organizzare la produzione in base a diverse specifiche dei condotti elettrici.
Il processo di fabbricazione dei condotti elettrici in PVC segue una sequenza continua:
Il composto di PVC viene trasferito nel sistema di estrusione.
L'estrusore a doppia vite fonde e plastifica il materiale.
La fusione del PVC passa attraverso la matrice del condotto elettrico per formare la forma iniziale del tubo.
Il tubo caldo entra nella sezione di taratura a vuoto per stabilire le dimensioni richieste.
Il condotto passa attraverso il serbatoio di raffreddamento per ridurne la temperatura e mantenere la geometria del tubo.
Il ripiego trascina continuamente il tubo attraverso la linea di produzione.
Il condotto finito viene tagliato in lunghezze predeterminate per essere conservato, trasportato o installato.
Dopo aver commissionato la linea di estrusione di condotti elettrici in PVC, il produttore tunisino è stato in grado di organizzare la produzione in base a più specifiche di condotti.
I principali miglioramenti sono stati relativi a:flessibilità della produzione e integrazione dei processi:
- Potrebbero essere progettate diverse dimensioni di condotti attraverso diverse configurazioni di attrezzature.
- L'estrusione, la taratura, il raffreddamento, l'estrazione e il taglio sono stati integrati in un processo continuo.
- Le dimensioni dei tubi potrebbero essere regolate attraverso strumenti e parametri di processo coordinati.
- I condotti elettrici di lunghezza fissa potrebbero essere preparati per applicazioni di costruzione.
- Il produttore ha ampliato la sua gamma di prodotti in PVC per progetti di installazione elettrica.
Il risultato è stato un impianto di produzione più adeguato alle esigenze del mercato tunisino delle costruzioni e dei condotti elettrici.
L'estrusione in PVC è adatta per i condotti elettrici perché il processo può formare continuamente tubi con dimensioni e strutture a parete definite.
Per i costruttori che producono specifiche di condotti multipli, il sistema di estrusione può essere configurato secondo:
- Diametro del tubo
- Spessore della parete
- Formulazione in PVC
- Produzione
- Lunghezza del prodotto
- Requisiti applicabili per il prodotto
Ciò rende l'estrusione un metodo di produzione pratico per i produttori che forniscono condotti elettrici in PVC per applicazioni di costruzione e protezione dei cavi.
Questo progetto in Tunisia dimostra che la selezione di una linea di estrusione di condotti elettrici in PVC deve iniziare con laspecifiche effettive del prodotto, piuttosto che solo l'output della macchina richiesta.
I fattori chiave sono:
Gamma di prodotti → Disegno a stampo → Calibrazione → raffreddamento → Rimozione → Taglio
Per i produttori che intendono produrre diverse dimensioni di condotti elettrici, l'apparecchiatura deve essere configurata in base alla gamma di diametro e allo spessore della parete richiesti.
Lo stesso principio può essere applicato anche alla produzione di condotti in PVC per costruzioni residenziali, edifici commerciali, impianti elettrici e applicazioni selezionate di protezione dei cavi.
Il progetto tunisino dimostra comeLinea di estrusione di tubi in PVC per condotti elettricipuò essere configurato per la produzione di più specifiche di tubi.
