Dettagli:
|
| Nome: | Linea dell'estrusione del tubo del PVC | Imballaggi particolari: | avvolgimento pellicola |
|---|---|---|---|
| Plastico: | PVC | Applicazione: | fabbricazione del tubo |
| Materie prime: | Polvere del PVC | Progettazione della vite: | Vite gemellata conica |
| Materiale della vite: | 38CrMoALA | Motore: | SIEMENS |
| inverter: | ABB | Sensore di temperatura: | OMRON |
| Evidenziare: | Macchine per la fabbricazione del pvc a quattro strati,due linee di estrusione di tubi in PVC a cavità,due cavità PVC Pipe Extruder |
||

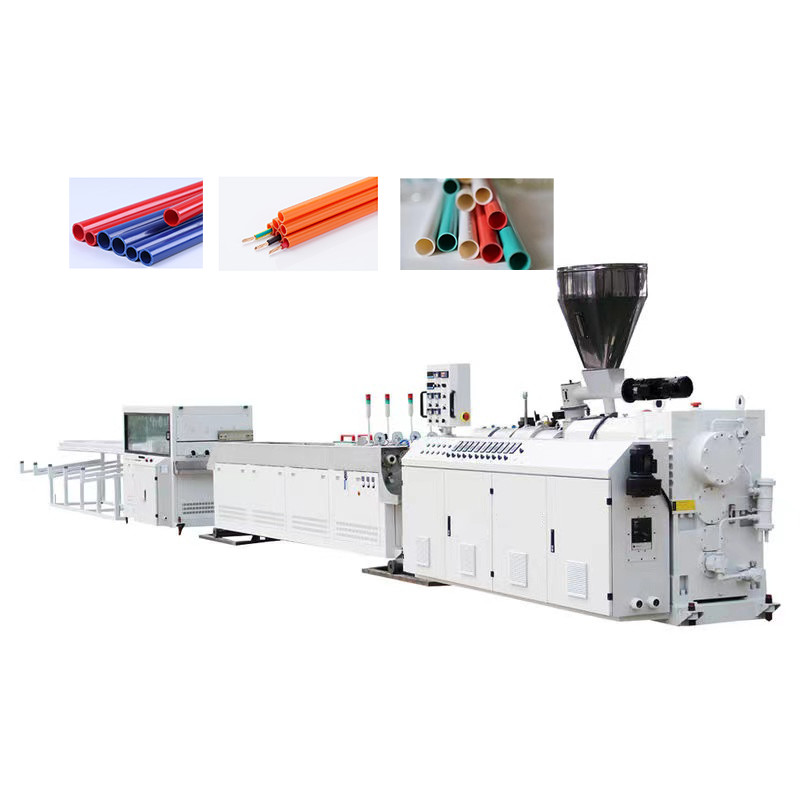

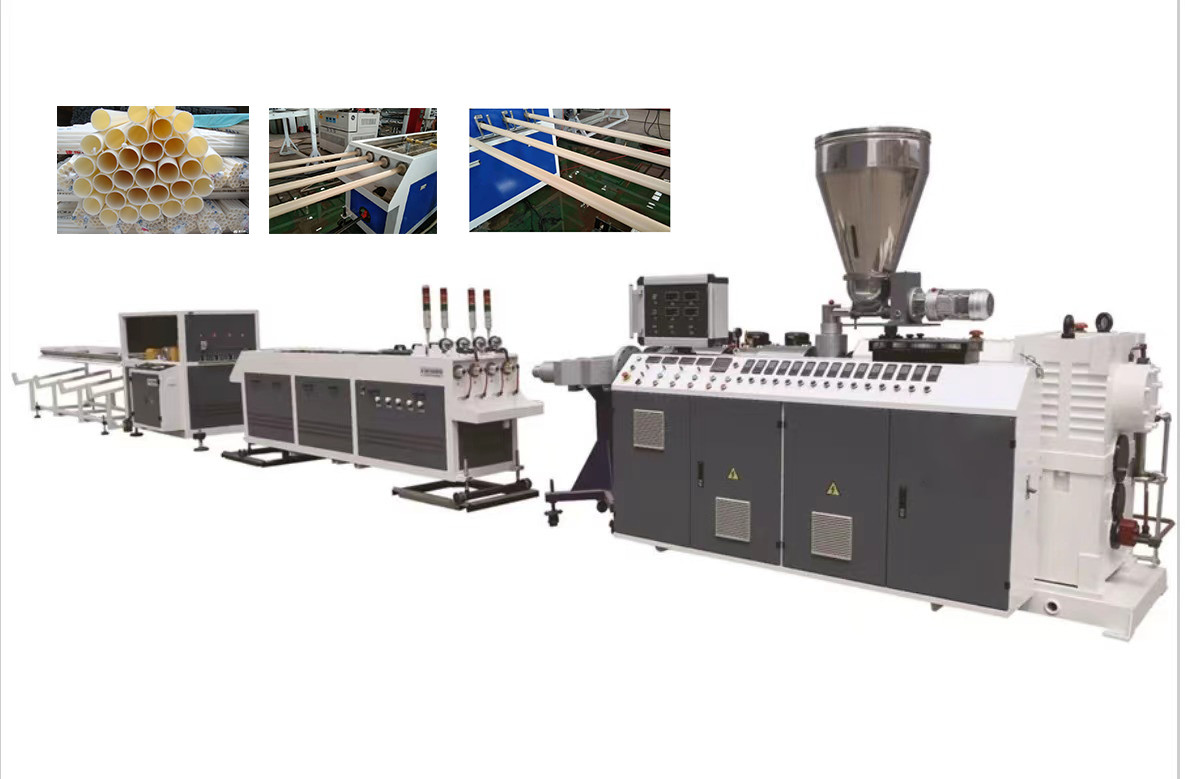

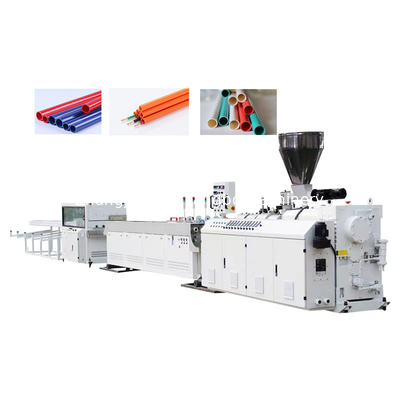

Linea di estrusione di tubi in PVC a quattro fili
INTRODUZIONE
L'estruttore principale è un estruttore a doppia vite conico, ci sono due opzioni per la scelta dei macchinari: due linee di estrusione di tubi cavità e quattro linee di estrusione di tubi cavità;in questa linea di produzione completa può equipaggiare online tubo presa/belling macchina.
L'intera linea di produzione può dotare la presa di tubi/la macchina di sonorizzazione in linea.
La linea completa può essere a schermo tattile PLC o manuale.
Classificazione:
La capacità di produzione è strettamente correlata alla dimensione della vite e alla potenza del motore.
| Modello | Diametro del tubo (mm) | Modello di estrusore | Potenza del motore (KW) |
| LB-32F | 16-32 (quattro tubi) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (Doppia tubazione) | SJSZ51/105 | 22 AC |
| LB-32W | 16-32 (Doppia tubazione) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (Doppia tubazione) | SJSZ51/105 | 22 AC |
| LB-40W | 16-40 (Doppia tubazione) | SJSZ65/132 | 37 AC |
| LB-50E | 16-50 (Doppia tubazione) | SJSZ51/105 | 22 AC |
| LB-50W | 16-50 (Doppia tubazione) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (Doppia tubazione) | SJSZ65/132 | 37 AC |
VANTAGGI:
(1) A causa delle caratteristiche della vite conica, la sezione di alimentazione ha un grande diametro, e la superficie di trasferimento del calore e la velocità di taglio del materiale sono relativamente grandi,che favorisce la plastificazione del materialeIl diametro della vite della sezione di misurazione è piccolo, riducendo l'area di trasferimento del calore e la velocità di taglio della fusione, in modo che la fusione possa essere estrusa a una temperatura inferiore.
(2) Dotato di un dispositivo di alimentazione quantitativa, in modo che la quantità di estrusione e la quantità di alimentazione possano coincidere, per garantire l'estrusione stabile dei prodotti.
(3) Nel dispositivo di alimentazione quantitativa, l'utilizzatore deve aggiungere il corpo magnetico per evitare che le impurità di ferro cadano e proteggere la vite.
(4) Poiché la vite è a forma di cono, l'estremità piccola è la sezione di misura, l'area della sezione trasversale è piccola e la forza assiale è piccola.e può essere installato il cuscinetto con grande carico assiale.
(5) Il cambio di distribuzione è impostato e la coppia di azionamento è distribuita uniformemente su ciascuna vite attraverso il cambio di distribuzione.
(6) Il riscaldatore elettrico in alluminio fuso è utilizzato per il riscaldamento a botti, con una lunga durata di vita e un'installazione e uno smontaggio convenienti.
(7) Per il raffreddamento in barile, con piccole fluttuazioni di temperatura, viene adottato un raffreddamento ad aria forte.
(8) Il motore principale può essere regolato in modo continuo e comodo utilizzando un dispositivo di conversione di frequenza CA.
(9) Il convertitore di frequenza dispone di molti tipi di misure di protezione per evitare danni alle parti.
La prima prova simulata di quattro linee di estrusione di tubi è di quattro linee di uscita.Il costo dell'impianto e il costo della produzione, e aumenta notevolmente la produzione e riduce il tempo di produzione.
L'intervallo di produzione: la gamma migliore di diametro del tubo di produzione è: 16mm-32mm circa 97kw capacità di produzione: rispetto a una linea di produzione di estrusione di due tubi, la produzione è aumentata del 70%.
La linea di produzione è composta dalle seguenti parti:

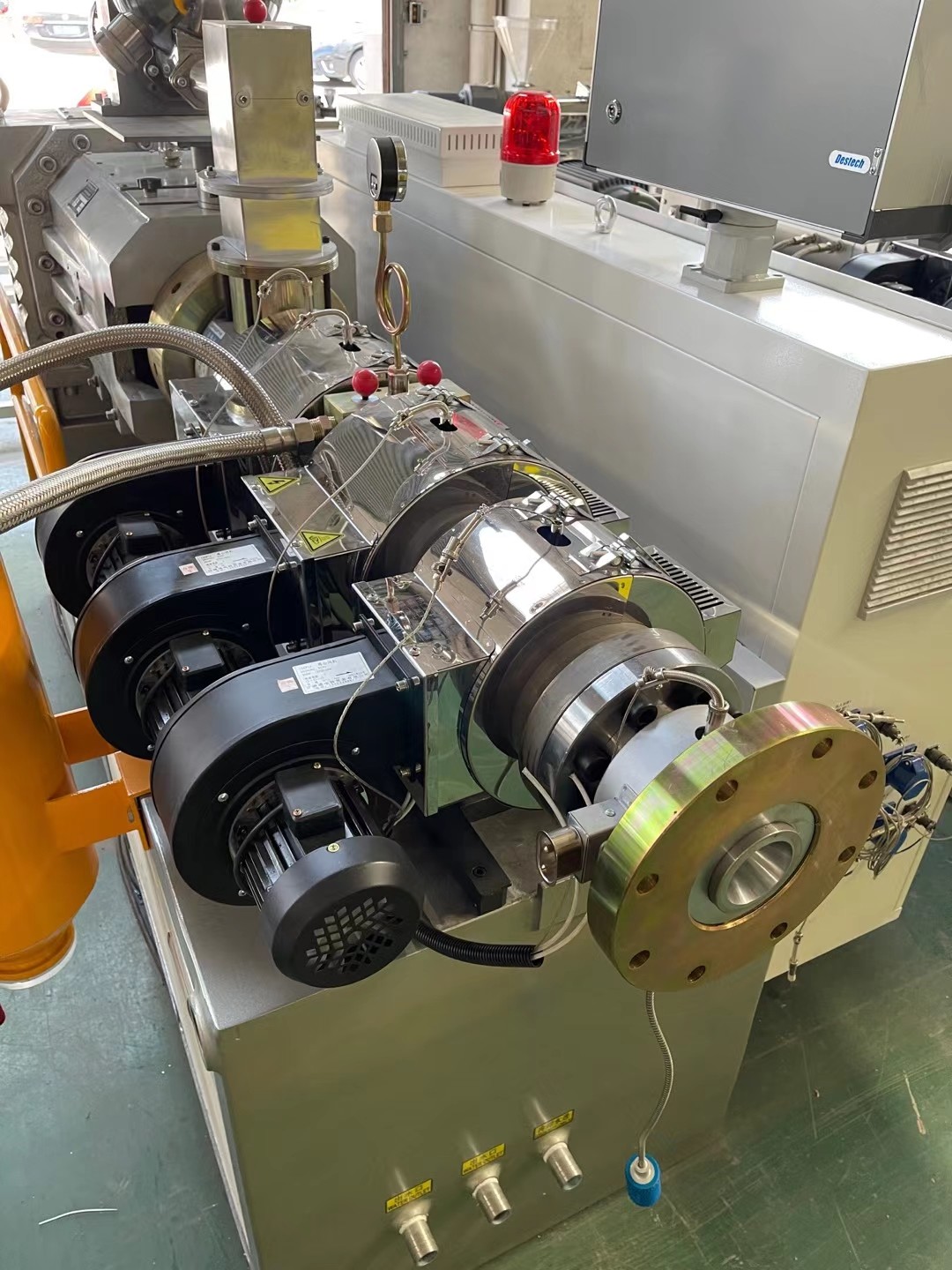

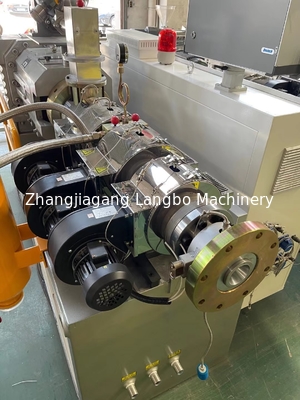

65 / 132 estrusore a doppia vite
quattro teste di stampo a cavità
Serbatoio di taratura a vuoto in acciaio inossidabile
a. apparecchiature per la produzione di calore o di calore;
Macchine per il taglio e per il tiraggio a quattro cavità
Stacker
