Dettagli:
|
Nome: | Linea dell'estrusione del tubo del PVC | Imballaggi particolari: | film che wraping |
---|---|---|---|
Plastica: | PVC | Applicazione: | fabbricazione del tubo |
Materia prima: | Polvere del PVC | Progettazione della vite: | Vite gemellata conica |
Materiale della vite: | 38CrMoALA | Motore: | Siemens |
Invertitore: | ABB | Sensore di temperatura: | OMRON |
Evidenziare: | macchina di fabbricazione del tubo del PVC di 400mm,tubo della polvere del PVC che fa espulsore,estrusore a vite gemellato conico di 400mm |

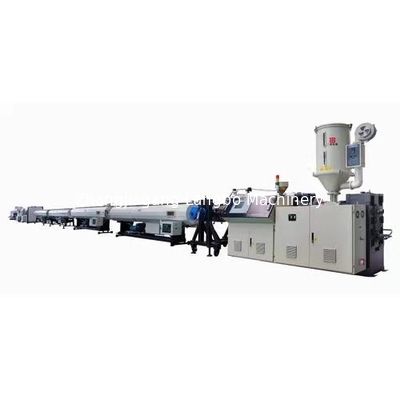

fabbrica di fabbricazione del tubo del PVC di 50-400mm
FLUSSO DI PROCESSO DI PRODUZIONE
Il primo punto di produzione del tubo è la preparazione di materia prima. I clienti possono mescolare la polvere del PVC con altri additivi da soli. La miscela feeded nell'espulsore. Il materiale sarà plastificato nell'espulsore e poi essere espulso nella muffa. Il materiale è modellato dalla muffa ed esce con lo sguardo del tubo. Il tubo ha espulso dalla muffa è caldo e molle. Il tubo con forma instabile sarà calibrato e raffreddato dalla manica di vuoto nel carro armato di calibratura di vuoto. E poi il tubo entra in carro armato di raffreddamento per il raffreddamento ulteriore. Trazione fuori dai supporti dell'unità accanto al carro armato di raffreddamento e prendere il tubo a partire dall'espulsore. Secondo la lunghezza definita, il tubo sarà tagliato e poi sarà imballato per il trasporto.
Modello | Diametro del tubo | Espulsore | Potere dell'espulsore | Capacità |
LB-32A | 16-32 (quattro) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32 (quattro) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50 (doppio) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50 (doppio) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63 (doppio) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
INTRODUZIONE DELLE COMPONENTI

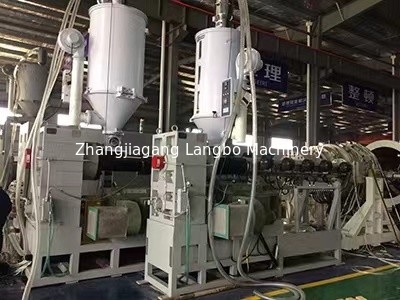

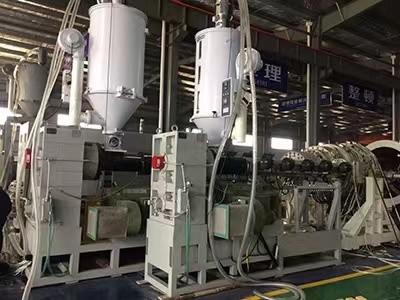

Estrusore a vite gemellato conico
I composti del PVC sono sensibili alla tosatura ed alle temperature elevate. Di conseguenza, dovremmo elaborare delicatamente sul parallelo o sugli estrusori a vite gemellati conici, secondo i requisiti di capacità di lavorazione e le dimensioni del tubo. Come l'attrezzatura professionale, l'estrusore a vite gemellato conico può elaborare non solo i composti del PVC, la miscela del PVC ed il legno/composto ma anche i composti di PP/PE e di polvere di legno.

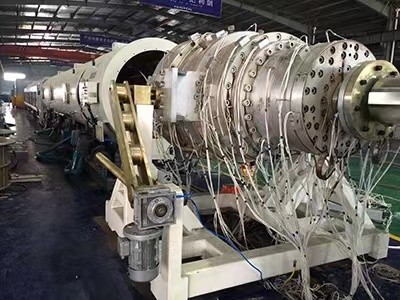

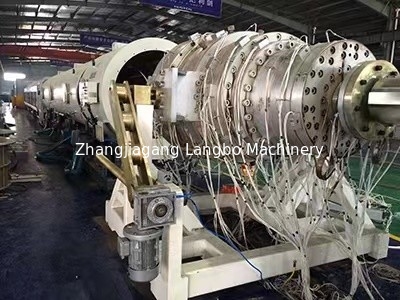

Muffa
La forma del tubo è modellata dalla muffa con le varie materie prime. La progettazione speciale della nostra muffa fornisce la viscosità ideale di fusione materiale, che influenza la modellatura del tubo e l'energia dell'estrusione. Tutti i fronti in contatto con materiale sono lucidati, per quella ragione, l'attrito dell'estrusione possono essere minimizzati.

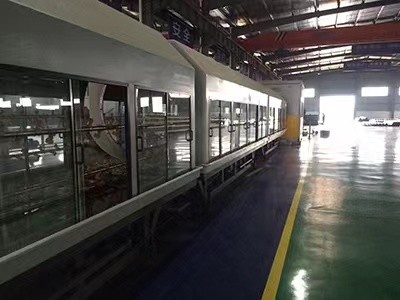

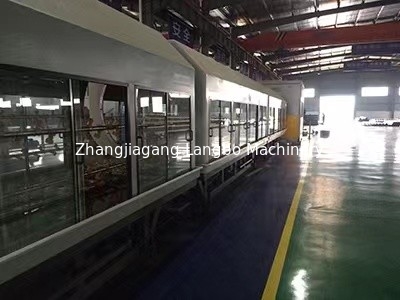

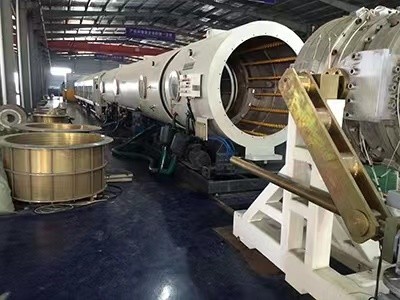

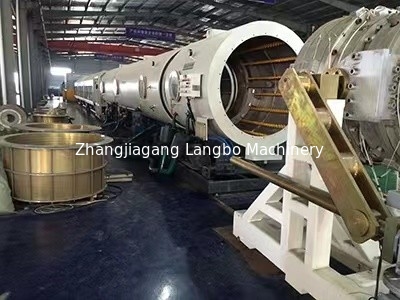

Carro armato di calibratura di vuoto & carro armato di raffreddamento
Tramite il carro armato di calibratura di vuoto, la forma del tubo sarà definita. Oltre a quello la qualità di superficie dei tubi è influenzata da questo punto. I carri armati di calibratura di vuoto di LANGBO sono fabbricati con acciaio inossidabile. Gli ugelli di spruzzatura sono progettati per la prestazione di raffreddamento massima. L'acqua di raffreddamento spruzza sulla superficie di plastica calda del tubo. Combinato con la modellatura della muffa, la qualità di superficie dei tubi sarà definita.
La pressione sul nostro carro armato di vuoto può essere regolato, in modo dalla pressione di vuoto può essere riparata secondo i requisiti del tubo. Sigilliamo la guarnizione per ogni coperchio sul carro armato di vuoto. Ciò ripara la perdita di vuoto e minimizza il consumo di energia. Abbiamo adottato la tecnologia della trasformazione specializzata per garantire la qualità dei nostri prodotti.

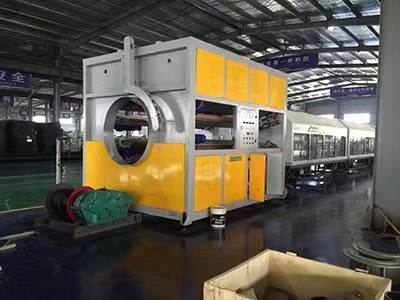

Trazione fuori dall'unità
Abbiamo una vasta gamma di unità della trazione-fuori che possono fornire ai clienti per la soluzione ideale la gamma del diametro di 16 - 800 millimetri.
Le unità della trazione-fuori della cinghia e di Caterpillar possono essere adottate conformemente agli stati di produzione.
La velocità della trazione-fuori può essere collegata con velocità dell'estrusione, di modo che lo spessore della parete è più simmetrico.
L'unità della trazione-fuori della cinghia è usata solitamente per il piccolo tubo e l'estrusione ad alta velocità. È esente dalla vibrazione ed assicura il controllo eccellente anche all'alta velocità.
Caterpillar può prendere facilmente i grandi tubi. La superficie degli artigli sta coprendo di unità di elaborazione della schiuma che può impedire lo slittamento fra i tubi e gli artigli.
La regolazione della velocità delle cinghie e del trattore a cingoli può essere regolato dall'invertitore. Di conseguenza, l'uomo può fare funzionare facilmente sopra il pannello di controllo.

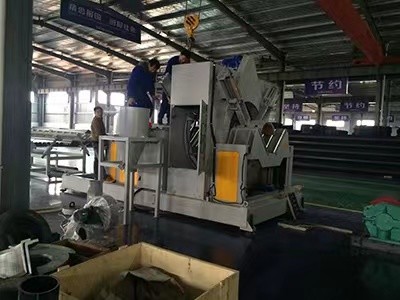

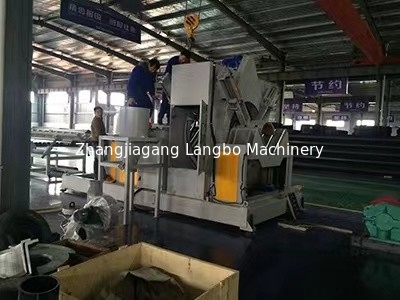

Taglierina
Una taglierina con il rendimento elevato può assicurare la stessa lunghezza dei tubi tagliati. Così il codificatore di alta qualità e l'unità precisa della taglierina sono necessari. La simile trazione simile fuori dall'unità, la taglierina ha due concetti di progetto: la taglierina ed il pianeta della sega hanno visto la taglierina. Dipende dal diametro di taglio dei tubi.
Sistema di controllo
Il sistema di controllo include il regolatore e l'esecutore riferiti le intere operazioni quale il modulo dello SpA, il pannello di HMI (interfaccia di macchina umana), il termometro, connettore ecc. Gli elementi con alta qualità è significativi per una produzione stabile e precisa.
Unità facoltativa
Per produzione del tubo, ci sono alcune unità funzionali come il laser, la stampatrice dell'inchiostro, l'impilatore del tubo e l'incavo formanti la macchina.
Con la stampante il produttore del tubo può redigere le informazioni di produzione sui tubi.

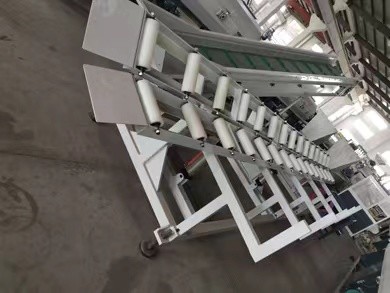

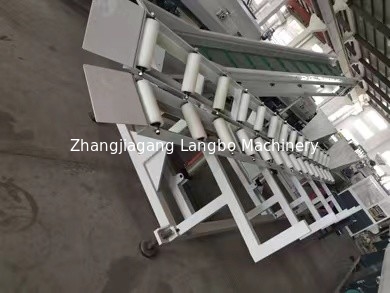

L'impilatore può essere utilizzato per raccogliere i tubi dopo il taglio.
L'incavo che forma la macchina può formare un'estremità del tubo in un più grande diametro, di modo che i due tubi possono collegarsi capo a capo.
