Linea di produzione del tubo dell'HDPE del PE 500-1200mm con la taglierina swarfless

LINEA DI PRODUZIONE TUBO HDPE DA 500-1200MM

CONFIGURAZIONE LINEA COMPLETA I

CONFIGURAZIONE LINEA COMPLETA II

CARATTERISTICHE TECNICHE-- MACCHINA PRINCIPALE

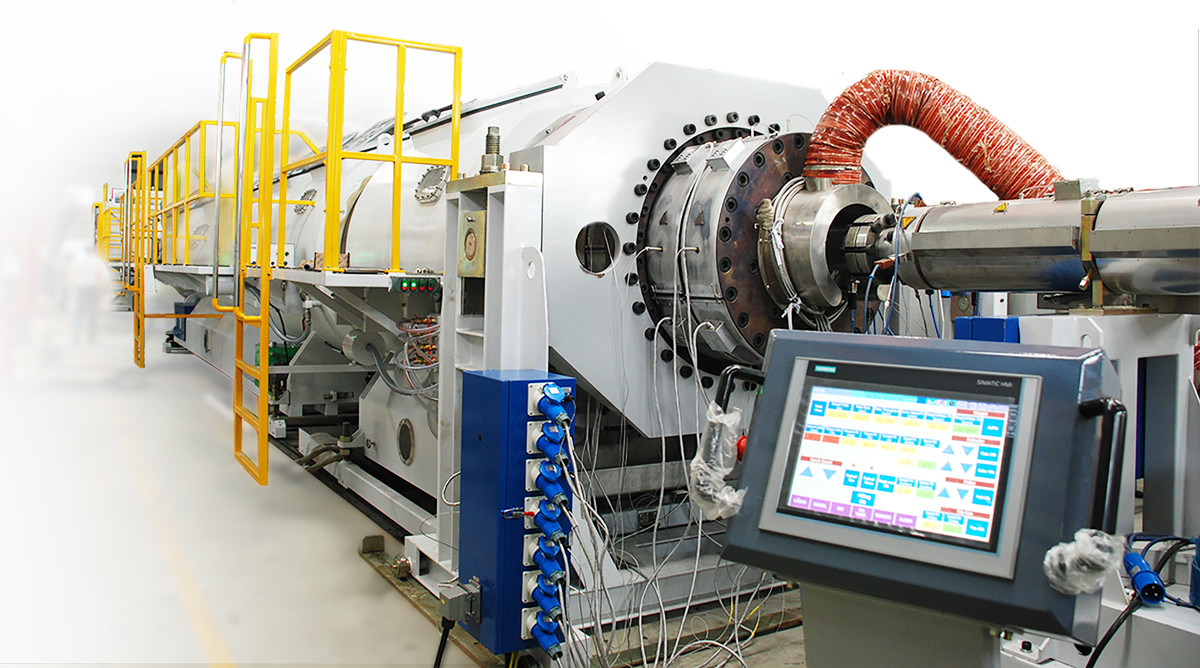

Estrusore

Dotato di estrusore monovite ad alta efficienza serie 40D, alta efficienza, stabile e ottima gestione;

Produzione estrusore LBS100-40D fino a 1200kg/h, struttura vite ottimizzata che rende il materiale plastificato e ben miscelato, nonché l'energia meccanica ragionevolmente trasformata in energia termica, la produzione è lineare e stabile;

Adotta motore inverter ad alta efficienza, l'efficienza è fino al 95,1%;

Riduttore verticale di precisione importato, silenzioso, ad alta efficienza, adotta cuscinetti SKF, paraolio giapponese;

Sistema di controllo ponderale a gravità integrato di precisione per monitorare l'uscita dell'estrusore in tempo reale, è possibile scegliere la modalità di controllo dell'uscita o del peso, per ridurre la fluttuazione del valore di peso, è conveniente per l'impostazione del processo di produzione, riduce i costi di produzione.

Adotta il controllo della comunicazione bus PROFINET, dotato di touch screen a colori da 12 pollici, icone dei pulsanti, intuitivo e facile da capire.

L'intera linea adotta armadio alto WEITU PS, layout separato per corrente forte e debole, riduce le interferenze, vengono utilizzati insieme lo scarico dell'aria superiore e il condizionatore d'aria industriale, l'effetto di raffreddamento è buono;

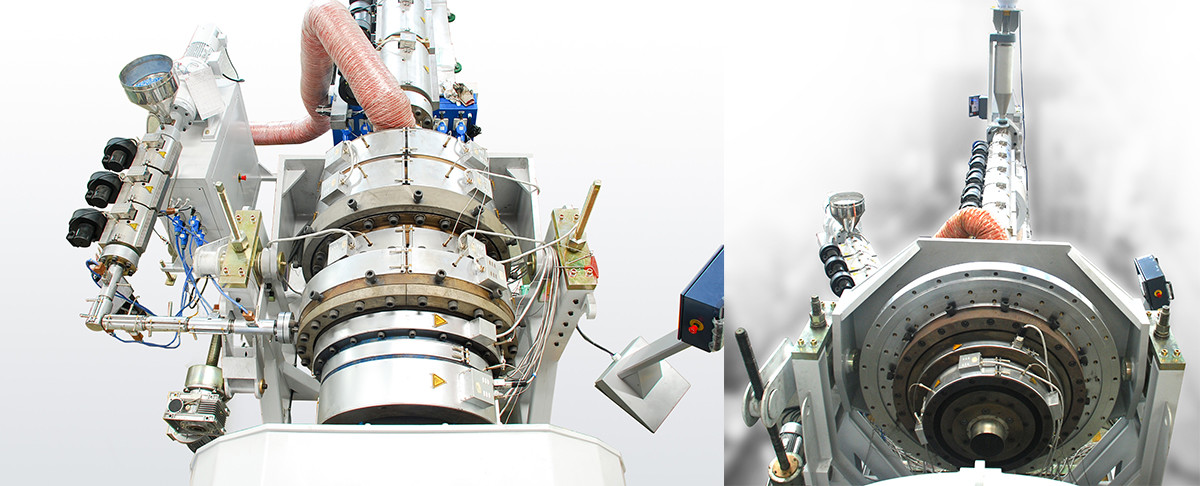

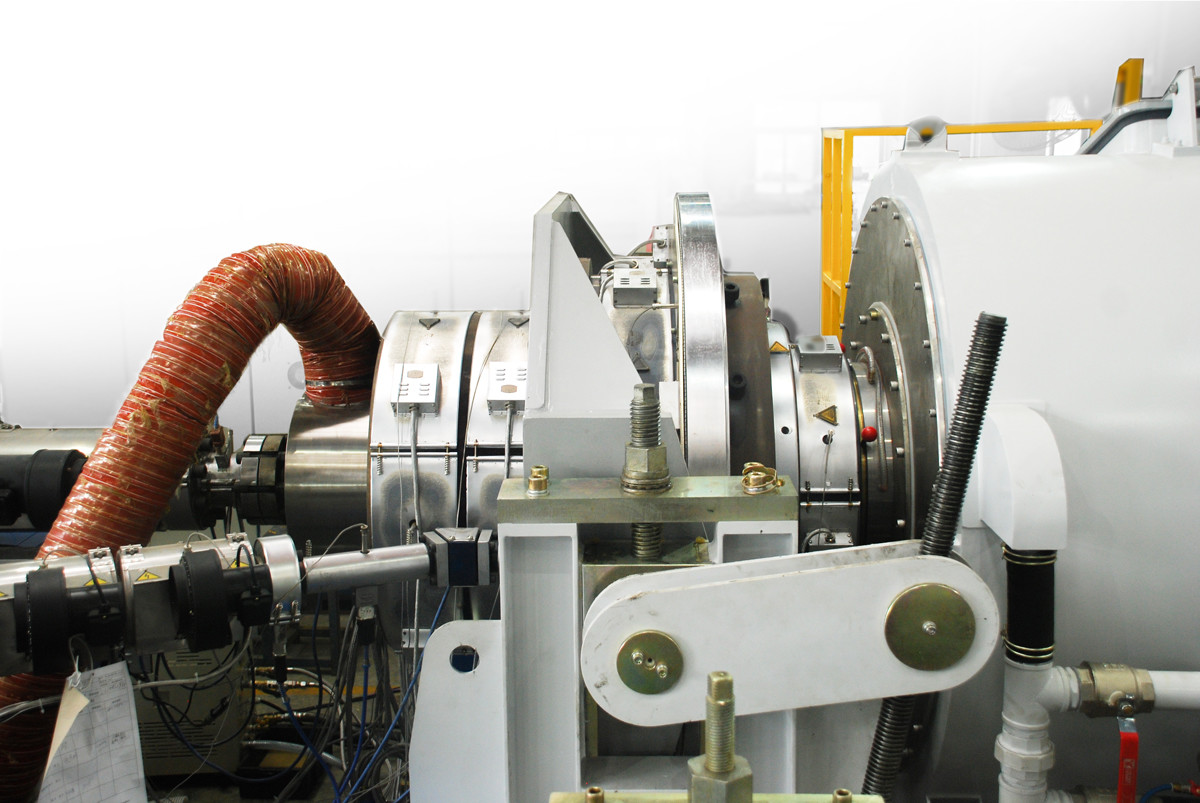

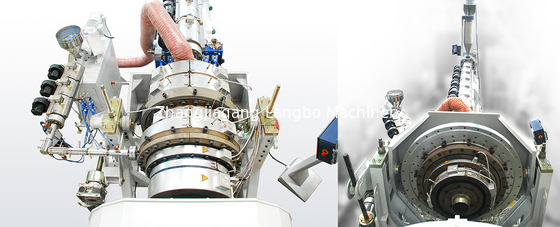

Testa di estrusione

La matrice è realizzata con corpo stampo a spirale per eliminare la scia di saldatura;

Con dispositivo di scarico aria a controllo a frequenza variabile, può accelerare la velocità di raffreddamento della parete interna del tubo e ridurre la lunghezza di raffreddamento;

Può soddisfare i requisiti di produzione di tubi ODØ500-Ø1200 PN0.6~ PN1.6.

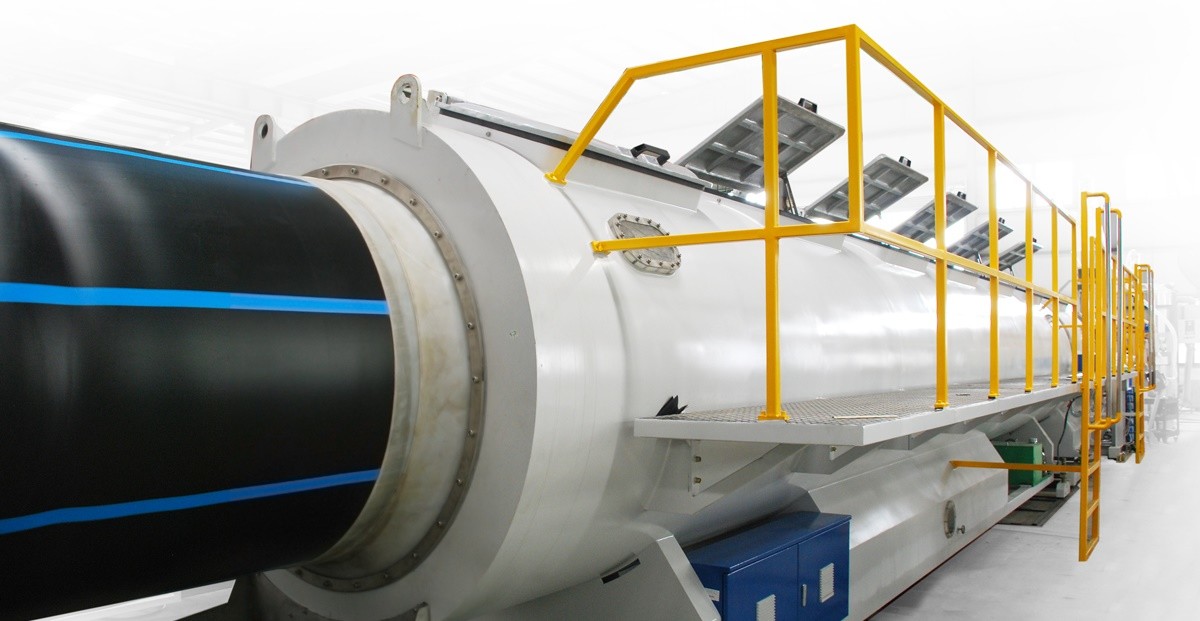

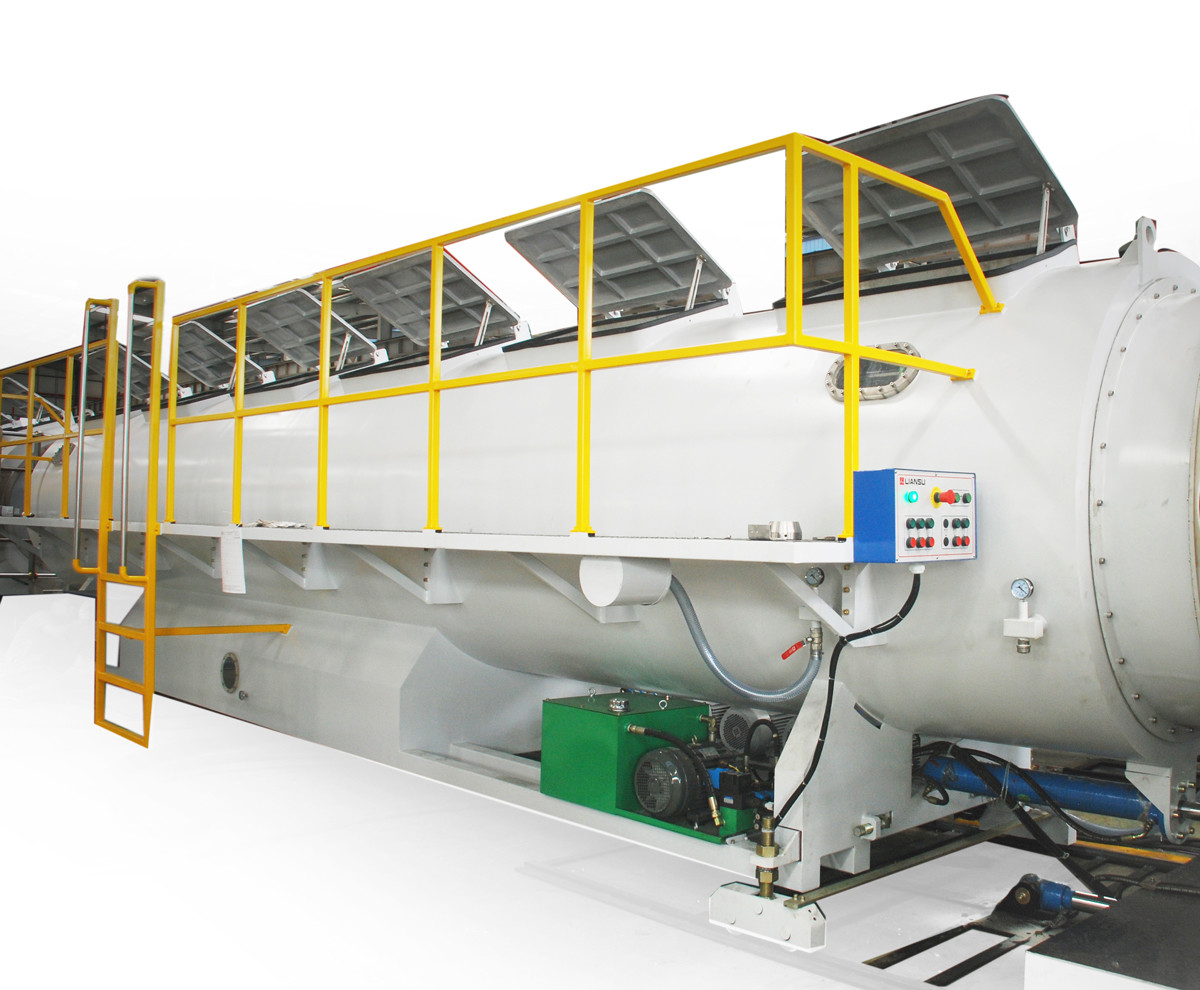

Serbatoio vuoto

Il serbatoio vuoto adotta un piano di 2+10M, il corpo del serbatoio da 2m e 10m può essere collegato e separato elettricamente rapidamente, è conveniente osservare la qualità dei tubi prima della formatura e ridurre lo spreco di materiale;

La parte vuoto adotta una struttura a doppia camera e il tubo si forma rapidamente per migliorare l'efficienza di raffreddamento;

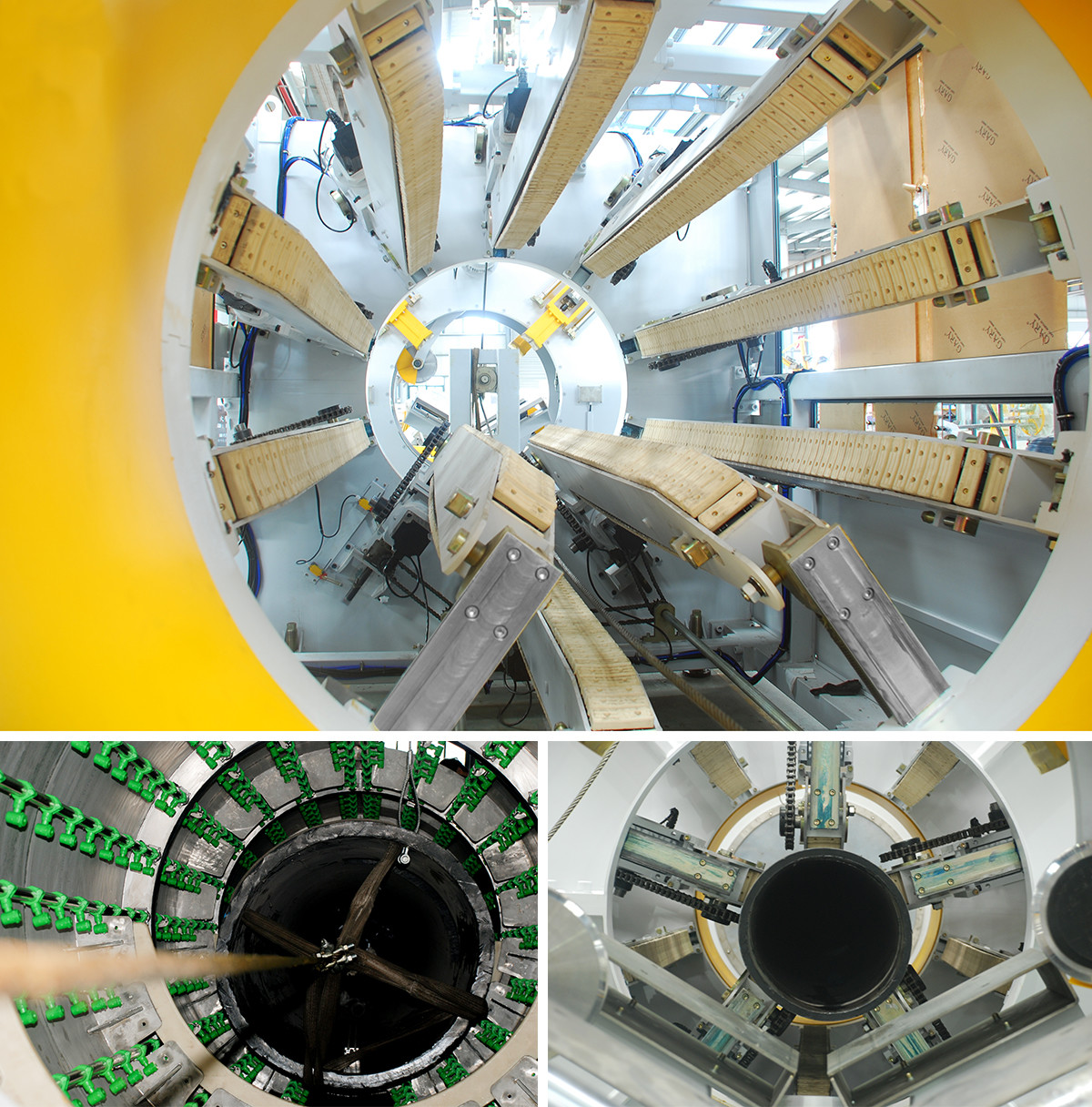

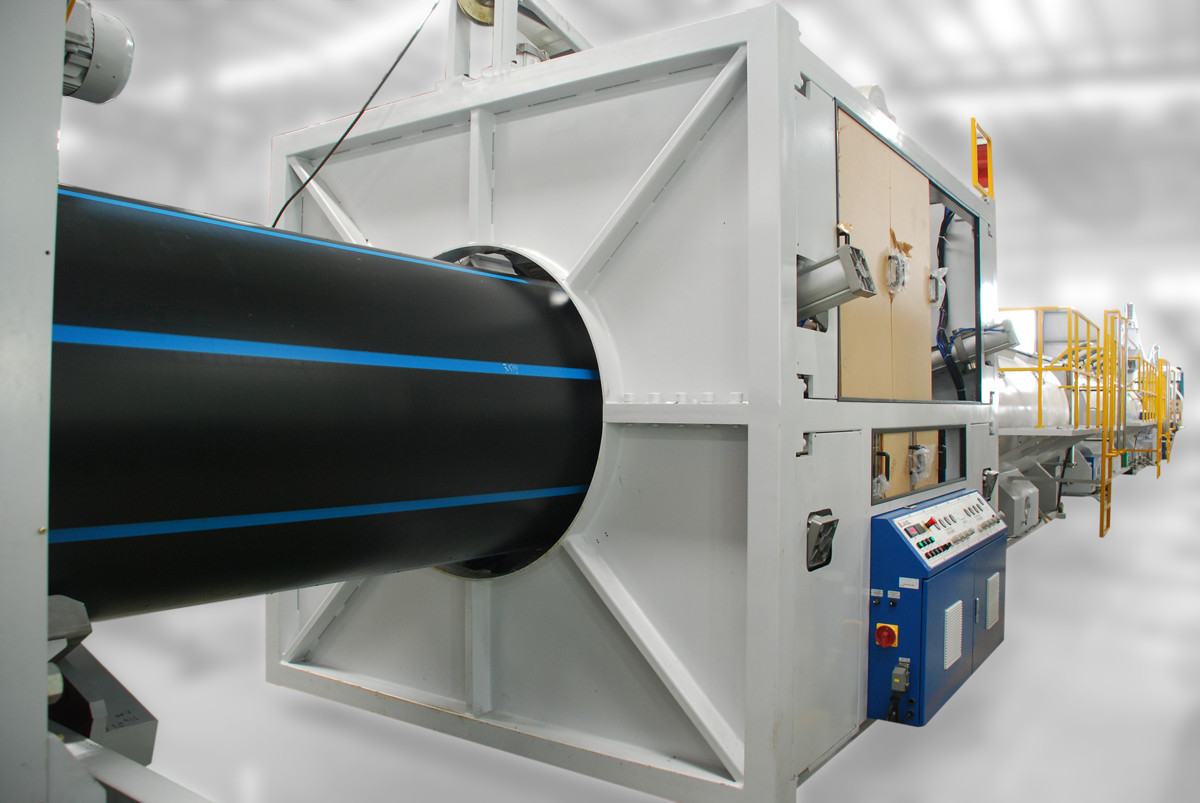

Macchina di estrazione

Dotato di unità di estrazione a dieci cingoli, gamma di diametro tubo in estrazione 500-1200MM.

Oltre 30 volte la gamma di regolazione della velocità, adotta il servomotore sincrono indipendente autoprodotto Liansu, piano di regolazione della velocità sincrona "un driver guida più motori", per garantire la stabilità della bassa velocità di rotazione e un'adeguata coppia di uscita (garantire la rapida formatura di tubi di grande diametro e alta classe di pressione); Configurare il dispositivo di pre-estrazione per ridurre i costi di preparazione e manodopera.

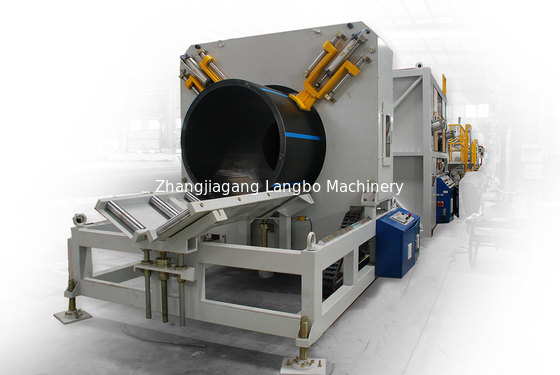

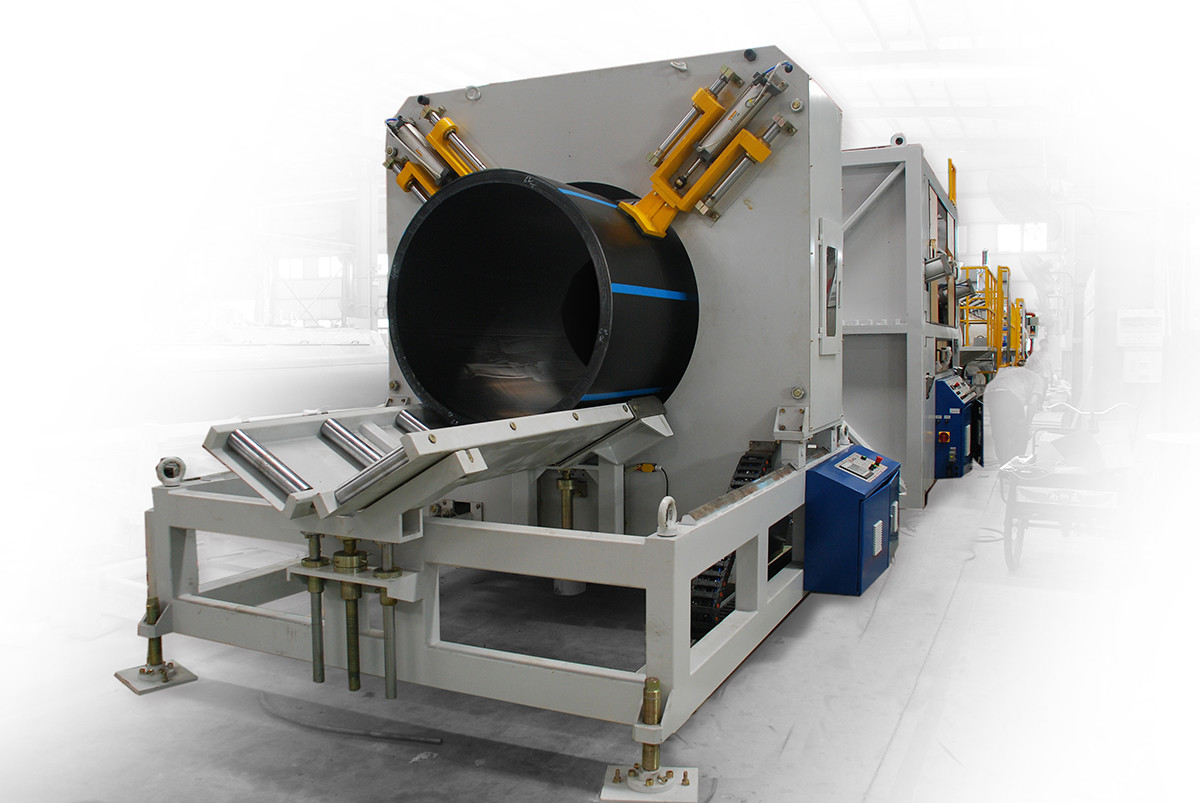

Taglio

Dotato di taglierina senza trucioli, sistema di alimentazione a doppio coltello idraulico importato, gamma di taglio ODØ500-Ø1200, spessore massimo del tubo fino a 80mm;

La faccia di taglio è piatta, liscia e senza sbavature, produzione ecologica; bloccaggio a V, durante il cambio di specifica, richiede solo regolazione elettrica, riduce l'intensità di lavoro e migliora l'efficienza;

Innovativi anelli conduttivi e spazzole di carbone, garantiscono un contatto stretto e riducono la manutenzione.
