Dettagli:
|
Nome: | Linea dell'estrusione del tubo del PVC | Imballaggi particolari: | avvolgimento pellicola |
---|---|---|---|
di plastica: | PVC | Applicazione: | fabbricazione del tubo |
Materia prima: | polvere di pvc | Disegno a vite: | doppia vite conica |
Materiale della vite: | 38CrMoALA | Motore: | SIEMENS |
Invertitore: | ABB | Sensore di temperatura: | Omron |
Evidenziare: | Linea di produzione di plastica del tubo di UPVC,100kg/h espulsore del tubo del PVC,Espulsore del tubo del PVC di UPVC |
Linea di produzione di plastica del tubo del PVC
INTRODUZIONE
Questa linea pricipalmente è utilizzata per la produzione dei tubi di UPVC con i grandi diametri e lo spessore della parete differente del tubo negli aspetti quale l'impianto idraulico agricolo e di costruzione, cavo più clayiest. Il diametro massimo del tubo ha potuto essere 1200mm.
PARAMETRO TECNICO
modello | LB63 | LB110 | LB250 | LB315 | LB630 | LB800 |
diametro del tubo | 20-63mm | 20-110mm | 75-250mm | 110-315mm | 315-630mm | 500-800mm |
modello dell'espulsore | SJ65 | SJ75 | SJ90 | SJ90 | SJ120 | SJ120+SJ90 |
potere del motore | 37kw | 55kw | 90kw | 160kw | 280kw | 280KW+160KW |
capacità dell'estrusione | 100kg/h | 150kg | 220kg | 400kg | 700kg | 1000kg |

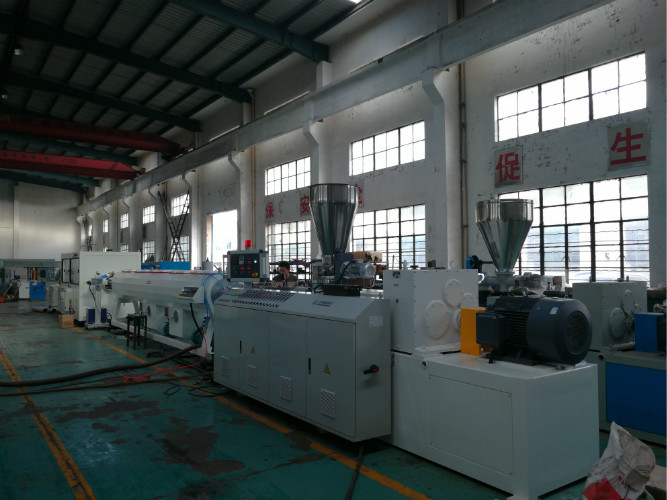

Polvere + additivo del PVC --- mescolanza---alimentatore materiale---estrusore a vite gemellato---muffa e calibratore---vuoto che forma macchina---macchina di raffreddamento di spruzzatura---macchina della trazione-fuori---tagliatrice---scaffale di scarico o macchina belling del tubo.
La vite dell'espulsore ha avanzato la progettazione, che forniscono la salvaguardia potente per il plasticization del PVC ed il sistema di controllo dello SpA di Siemens per fare l'operazione più convinient. Il sistema di degassamento assicurerà la qualità dei tubi finali del PVC.
Il corpo del carro armato della calibratura di vuoto e le unità di raffreddamento adottano l'acciaio inossidabile 304#, il sistema di vuoto delle multi-sezioni assicura l'incollatura stabile ed il raffreddamento per i tubi; Il sistema di raffreddamento speciale migliora l'efficienza di raffreddamento; Sistema automatico del controllo della temperatura dell'acqua rendere la macchina più intelligente.
Per la dimensione differente del tubo, la macchina della trazione-fuori adotterà due trattori a cingoli, tre trattori a cingoli, quattro trattori a cingoli, sei trattori a cingoli è progettata per i requisiti differenti. La pressione di Pedrail usa il sistema di combinazione meccanico e pneumatico, che è più affidabile nella prestazione
Tagliando il sistema adotta la taglierina della NO--polvere o i mezzi taglienti planetari; Là polvere-sta raccogliendo il sistema assicura il luogo di lavoro pulito.

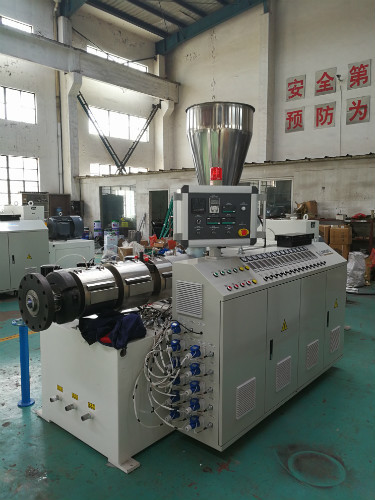

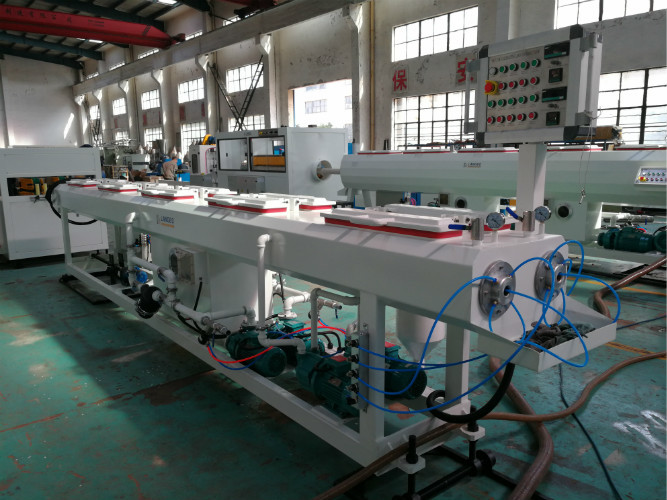

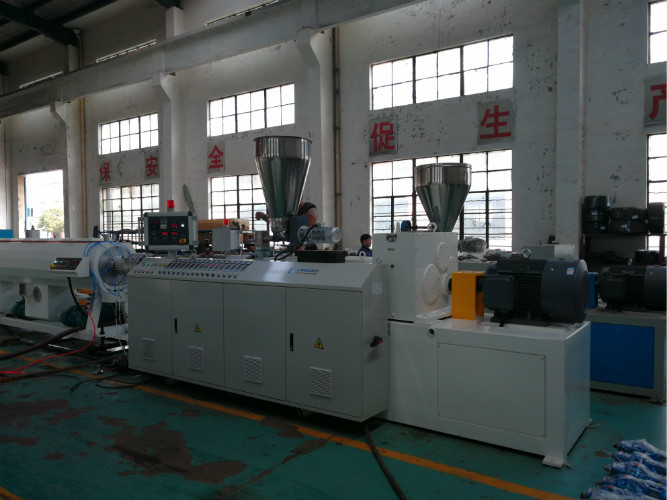

Espulsore Carro armato di vuoto

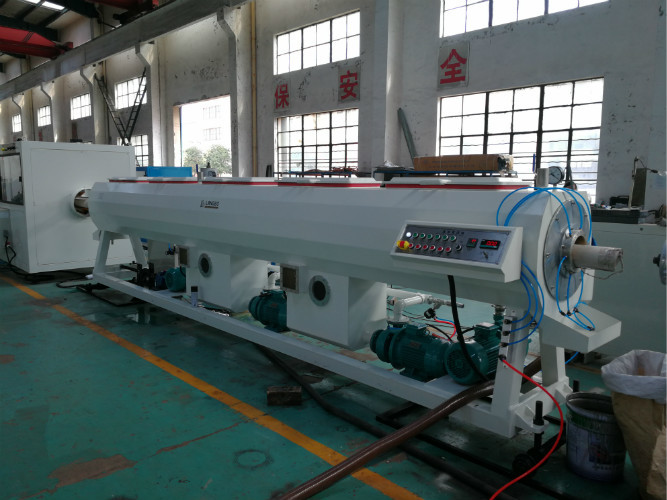

Macchina della trazione-fuori Carro armato di vuoto con la funzione di raffreddamento

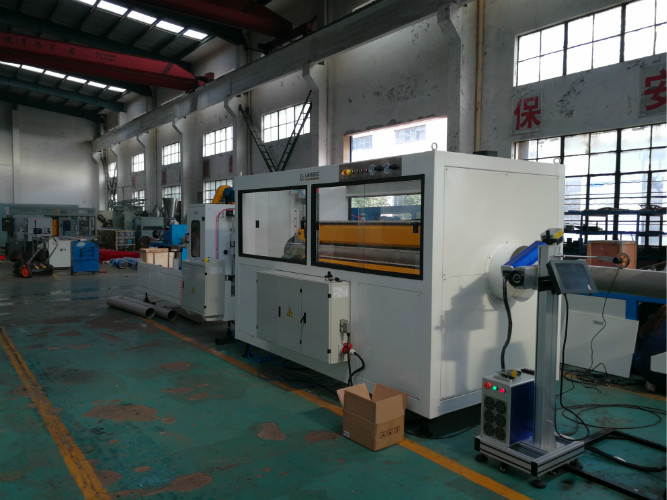

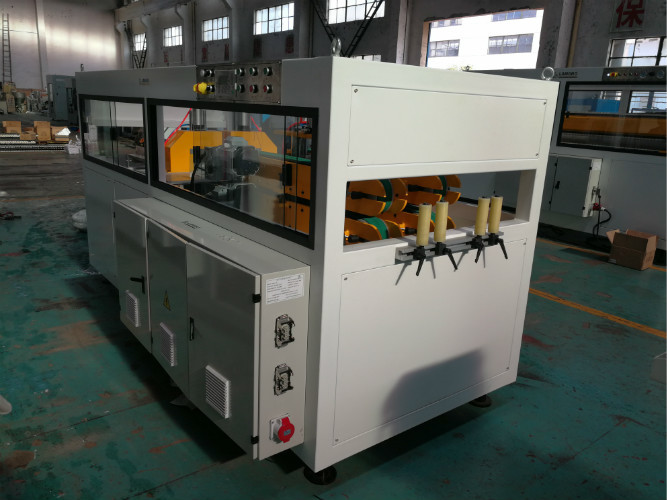

Tagliatrice Macchina della trazione-fuori
DATI TECNICI
modello | LB160 | LB250 | LB315 | LB630 | LB800 |
dimensione del tubo | 50~160mm | 75~250mm | 110~315mm | 315~630mm | 500~800mm |
espulsore | SJZ65/132 | SJZ80/156 | SJZ92/188 | SJZ92/188 | SJZ92/188 |
potere del motore | 37kw | 55kw | 90kw | 110kw | 132kw |
uscita | 250kg | 350kg | 550kg | 600kg | 700kg |
