Linea di estrusione per tubi in plastica PVC a vite doppia, funzionamento stabile, 16-315 mm
Descrizione della produzione
Questa linea di produzione di tubi in PVC è composta da un gruppo di miscelazione ad alta velocità, un estrusore a vite doppia conica, stampi, serbatoio di raffreddamento ad acqua per la calibrazione del diametro sottovuoto, traino, stampante a inchiostro, taglierina, impilatore e altri componenti.
La linea presenta un design unico della vite con un breve tempo di permanenza del materiale nel cilindro, che fornisce un eccellente effetto di miscelazione e plastificazione. Incorpora un riduttore di alta qualità con un bell'aspetto, funzionamento stabile e bassa rumorosità. Riscaldatori ceramici alettati per il riscaldamento del cilindro e un sistema di raffreddamento ad aria garantiscono un controllo preciso della temperatura. Il sistema di degasaggio sottovuoto rimuove l'umidità e i gas volatili dai materiali, garantendo una qualità superiore del prodotto. Il motore principale utilizza un regolatore di velocità DC a controllo al silicio o un regolatore di velocità a frequenza variabile, fornendo una coppia di uscita stabile e una regolazione della velocità continua. Adatto per la lavorazione di polvere di PVC o UPVC.
Flusso di produzione
- Materia prima + additivo → Miscelazione → Trasporto materiale → Alimentazione forzata
- Estrusore a vite doppia conica → Stampo di estrusione → Unità di controllo diametro
- Box di formatura sottovuoto a spruzzo → Serbatoio acqua di raffreddamento a spruzzo/immersione
- Macchina marcatrice → Trattore cingolato → Taglierina → Macchina espansione tubi
- Impilatore tubi → Ispezione e imballaggio tubi
Parametri tecnici
| Modello |
Diametro tubo |
Estrusore |
Potenza estruder |
Capacità |
| LB-32A | 16-32 (quattro) | SJ65/132 | 37AC | 250 |
| LB-32B | 16-32 (quattro) | SJ80/156 | 55AC | 350 |
| LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
| LB-50B | 16-50 (doppio) | SJ51/105 | 18.5AC | 150 |
| LB-50C | 16-50 (doppio) | SJ65/132 | 37AC | 250 |
| LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
| LB-63B | 16-63 (doppio) | SJ65/132 | 37AC | 250 |
| LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
| LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
| LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
| LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
| LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
Componenti principali della linea di produzione

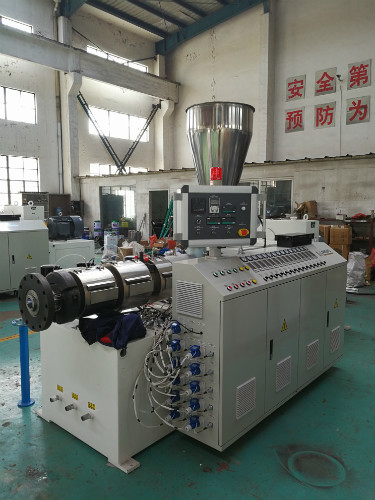

Estrusore a vite doppia conica: Dotato di sistema di alimentazione forzata a quantità fissa, sistema di controllo automatico della temperatura, sistema di scarico sottovuoto e sistema di controllo automatico della velocità. Questa struttura garantisce un controllo accurato della temperatura del materiale, la stabilità della plastificazione e migliora notevolmente la velocità di produzione. Il motore principale è un convertitore diretto o un convertitore di frequenza.
Stampi di estrusione PVC: Realizzati in materiale 40Cr di alta qualità. Le superfici degli stampi sono lucidate e cromate. Presentano una struttura a spirale a più teste con bassa pressione di fusione. Mantiene basse temperature anche durante l'estrusione ad alta quantità.

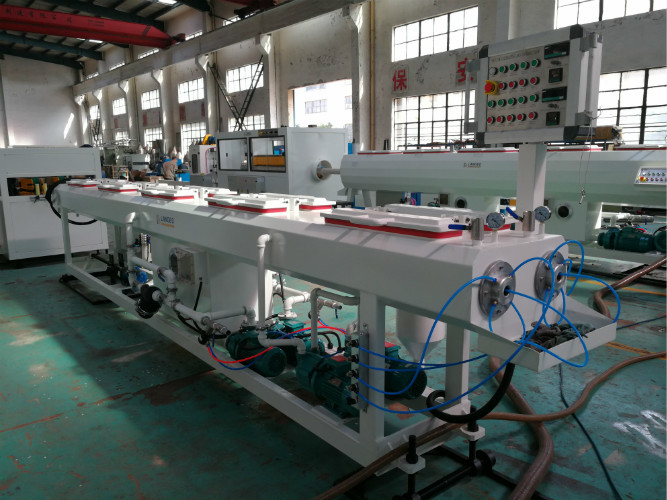

Serbatoio di calibrazione sottovuoto ad acqua: Il materiale del corpo è una lastra di acciaio inossidabile di alta durezza e qualità, resistente alle alte pressioni e alla corrosione. Design a due stadi per tubi di grande diametro. L'elettricità controlla la temperatura dell'acqua. Il materiale degli ugelli è plastica tecnica ABS. Telaio regolabile tridimensionale con azionamento riduttore epicicloidale per il movimento avanti-indietro e regolazione a vite per il movimento su/giù e sinistra/destra.

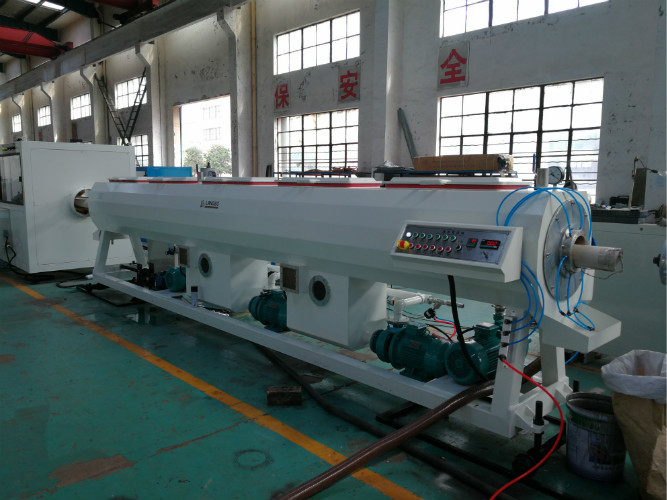

Serbatoio di raffreddamento a spruzzo d'acqua: Corpo in acciaio inossidabile con tenda parasole trasparente in PVC morbido. Galleggiante in acciaio inossidabile regola il livello dell'acqua con controllo elettrico della temperatura dell'acqua. Ugelli in plastica tecnica ABS.

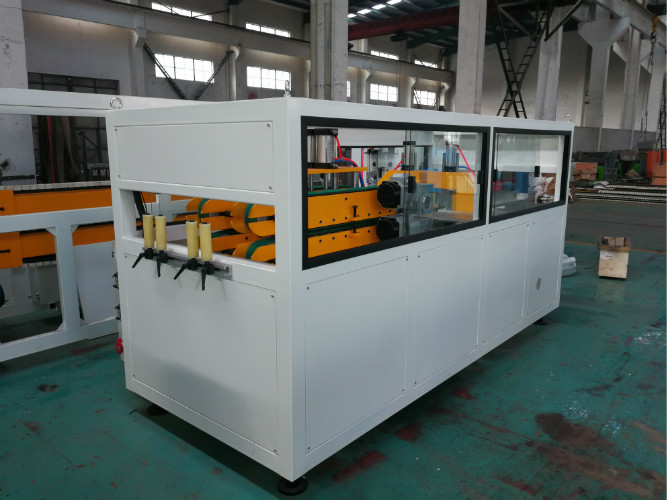

Macchina di traino: Approccio a conversione di frequenza con telai di trazione azionati a catena che garantiscono un movimento simultaneo delle tracce. Caratteristiche di bloccaggio flessibile pneumatico.
Macchina di taglio: Taglio planetario per grandi diametri. La lama ruota durante la parte di taglio e la parte di inserimento della lama ruota. Include struttura di taglio angolare, bloccaggio semipneumatico in alluminio e dispositivo di pulizia.
Sistema di controllo: Disponibile con sistema di controllo intelligente Siemens PLC o sistema di controllo ordinario utilizzando componenti elettrici Siemens e controller di temperatura Omron. Funzionamento semplice.
Estrusore e serbatoio sottovuoto

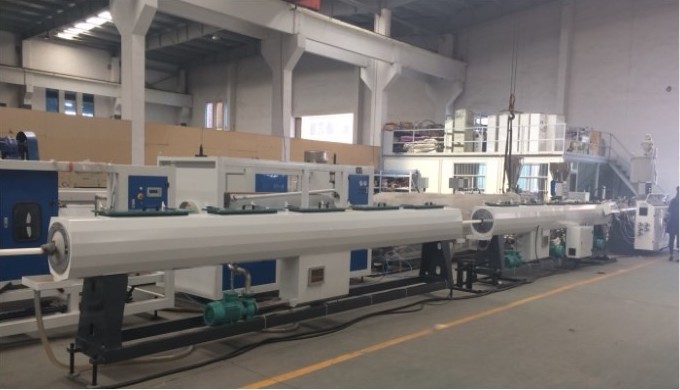

Macchina di traino e serbatoio sottovuoto con raffreddamento

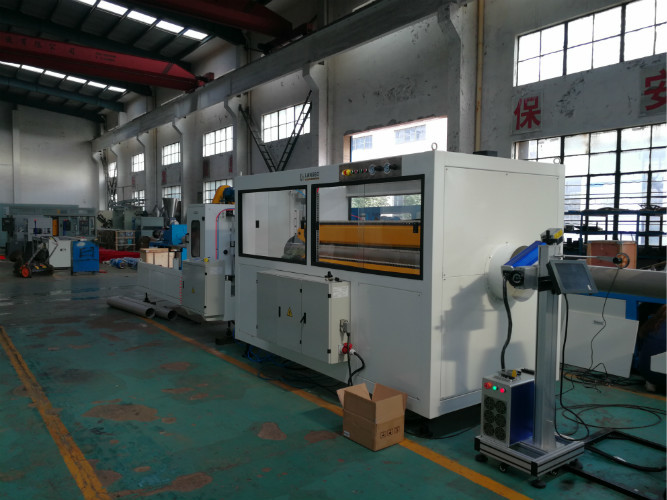

Macchina di taglio e macchina di traino
