Linea condotto elettrico di plastica dell'estrusione del tubo del PVC delle acque reflue della macchina

Linea di estrusione di tubi in PVC per condotti elettrici e acque reflue di plastica

Introduzione generale:

Questa macchina per la produzione di tubi di acqua elettrici in PVC è utilizzata principalmente per la produzione di tubi agricoli, idrici, idrici architettonici,tubi di posa di cavi ecc.Questa linea di estrusione di tubi in PVC adotta un concetto di progettazione avanzato per garantire l'estrusione efficiente di polvere in PVC,combinato con il concetto unico di progettazione di vite di plastificazione per garantire l'uniformità dell'estrusione plastica, produzione ad alta capacità.

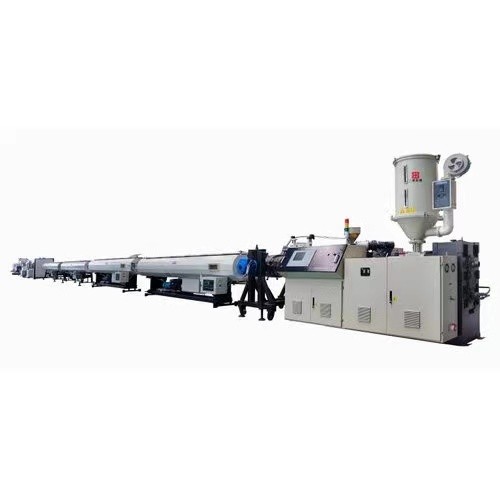

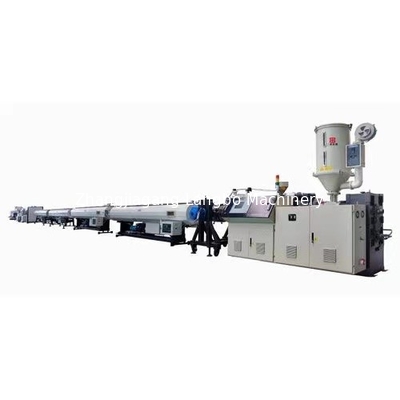

Macchine per la fabbricazione di tubi in PVCla linea di produzione è composta da una serie di SJZ conico doppia vetrina estrusore, stampo, serbatoio di raffreddamento a vuoto, serbatoio di raffreddamento a spruzzo ((per tubi di grandi dimensioni), macchina di ripresa, macchina di taglio, impilatore, ecc.Ha anche bisogno di qualche macchinario ausiliario.Per esempio, miscelatore di caldo e raffreddamento, frantumatore, fresatrice, bollente, ecc. Il miscelatore di caldo e raffreddamento è necessario, altri sono facoltativi

Dettagli:

Extruder a doppia vite conico

Sistema di alimentazione:Potenza del motore: 1,5 kW;Tempo del motore dell'alimentatore di forza: inverter ABB
Fanculo.Diametro della vite: 92/188 mm; Materiale della vite: 38CrMoAl
Barrillo:Materiale: 38CrMoAlA; Modalità di riscaldamento: alluminio fuso + rivestimento in acciaio inossidabile; Metodo di raffreddamento: soffio d'aria

Stampo per estrussione di tubi in PVC

Materiale:Prodotto da 40Cr. Superficie interna lucida
Controllo dello spessore del tubo:con 2 spessori di parete di tubi diversi
Materiale dello stampo di taratura:In bronzo di stagno indossabile ZQSn5-2-5

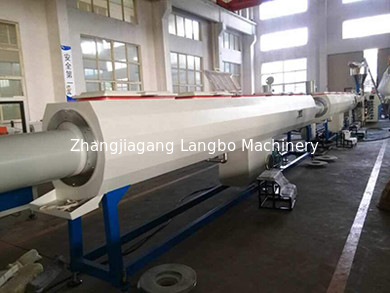

Serbatoio di taratura a vuoto

Dimensioni:Lunghezza: 4000 mm
Pompa a vuoto:Pompa a vuoto idrosilica Potenza: 2,2 kW x2
Pompa dell'acqua:Potenza: 3 kW x 2
Materiale del serbatoio: Acciaio inossidabile, interruttore di limite; armadio elettrico con protezione impermeabile

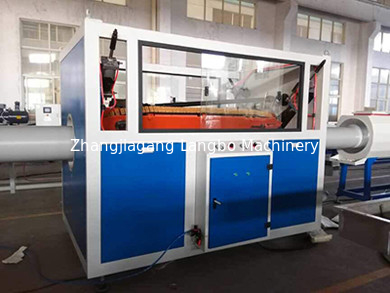

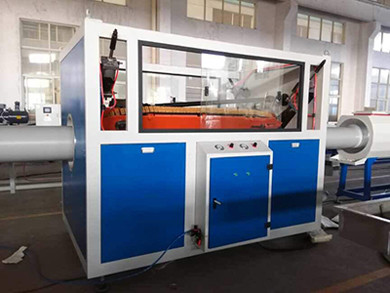

Apparecchi per la trasformazione di tubi

Lunghezza di decollo:1000 mm
Potenza del motore:0.55KW×4 serie
Velocità di decollo:1.1KW×2set Invertitore
velocità di decollo:0.5~12 metri/min

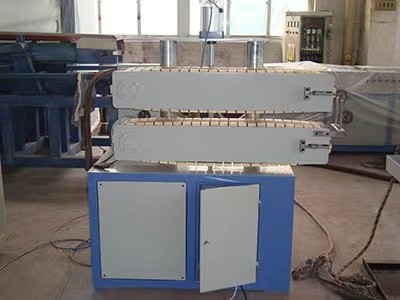

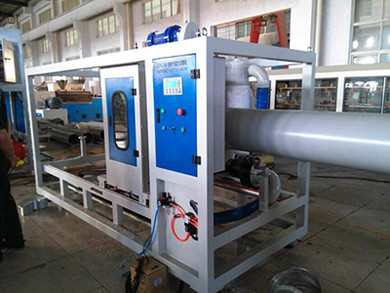

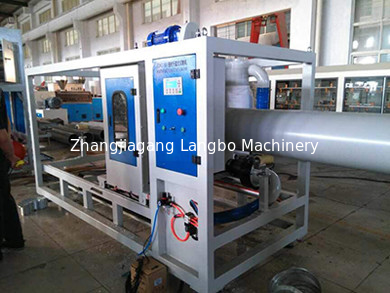

Tagliatore di tubi

Diametro del tubo di taglio: 16~40 mm
Lamella di sega Diametro: 230 mm
Potenza del motore del taglio:0.75KW×2 serie
Distanza di movimento longitudinale tra le lame: 500 mm

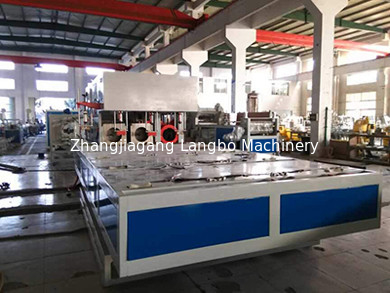

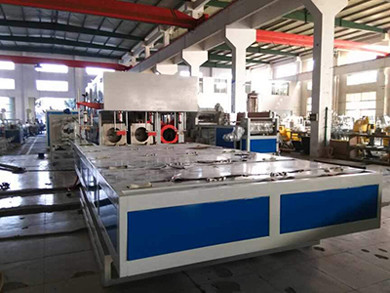

Pipe stacker

La lunghezza dello stacker:2 metri
Supporto-board:0.8 mm di lamiera in acciaio inossidabile
Metodo di lavoro:pneumatici, con soleplate di interruttore a battito per fornire il segnale di taglio a lunghezza fissa
