Dettagli:
|
| Tipo dell'espulsore: | ESTRUSORE BIVITE CONICO 55/110 | DIMENSIONE DEL PROFILO: | 1180mm |
|---|---|---|---|
| Potere del motore: | 22kw | Materia prima: | POLVERE DI PVC E ADDITIVI |
| TRAINI: | DUE BINARI INDIPENDENTI | TABELLA DI CALIBRAZIONE: | LUNGO OTTO METRI |
| Metodo d'imballaggio: | SCATOLA DI LEGNO E PACCHETTO FILM | Dimensione di profilo: | Secondo il disegno dei clienti |
| Termine di consegna: | entro 90 giorni | ||
| Evidenziare: | Linea di produzione dell'estrusione di profilo del PVC,Linea dell'estrusione di profilo del PVC 22KW,Linea dell'estrusione di profilo del PVC 1180 millimetri |
||
Linea di produzione di profili in PVC a forma speciale
Descrizione del prodotto
Per la realizzazione di profili in PVC di forma speciale, la nostra linea di estrusione è progettata su misura per la richiesta dei clienti.Dopo aver firmato il contratto di vendita, i nostri clienti ci inviano il campione di profilo che desiderano produrre.Ricevendo il campione progettiamo lo stampo.
Dettagli di progettazione:
Per questa linea di estrusione di profili in PVC, i nostri clienti desiderano produrre un profilo dalla forma speciale.Quindi scegliamo l'estrusore SJSZ55/110 da 22 kW.L'estrusore è controllato da pulsanti.Dispone di inverter ABB e appaltatori elettrici Schnider.Lo stampo è appositamente lavorato per mantenere il profilo con buone prestazioni.La nostra tavola di calibrazione è lunga 8 metri.Tutte le parti di connessione per la tavola di calibrazione sono SUS304 da 3 mm.La nostra gomma per traini ha curvature speciali che garantiscono la forza di trazione del profilo.Durante il funzionamento di prova di questa linea, la nostra macchina estrude un profilo perfetto.
Specifiche
| Modello | LB180 | LB240 | LB300 | LB600 |
| Larghezza massima dei prodotti (mm) | 180 | 240 | 300 | 600 |
| Modello a vite | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| Potenza del motore | 22KW | 37KW | 37KW | 55KW |
| Acqua di raffreddamento (m3/h) | 5 | 7 | 7 | 10 |
| Compressore (m3/ora) | 0,2 | 0,3 | 0,3 | 0.4 |
| Lunghezza totale (m) | 18m | 22m | 22m | 25m |
Dettagli del prodotto

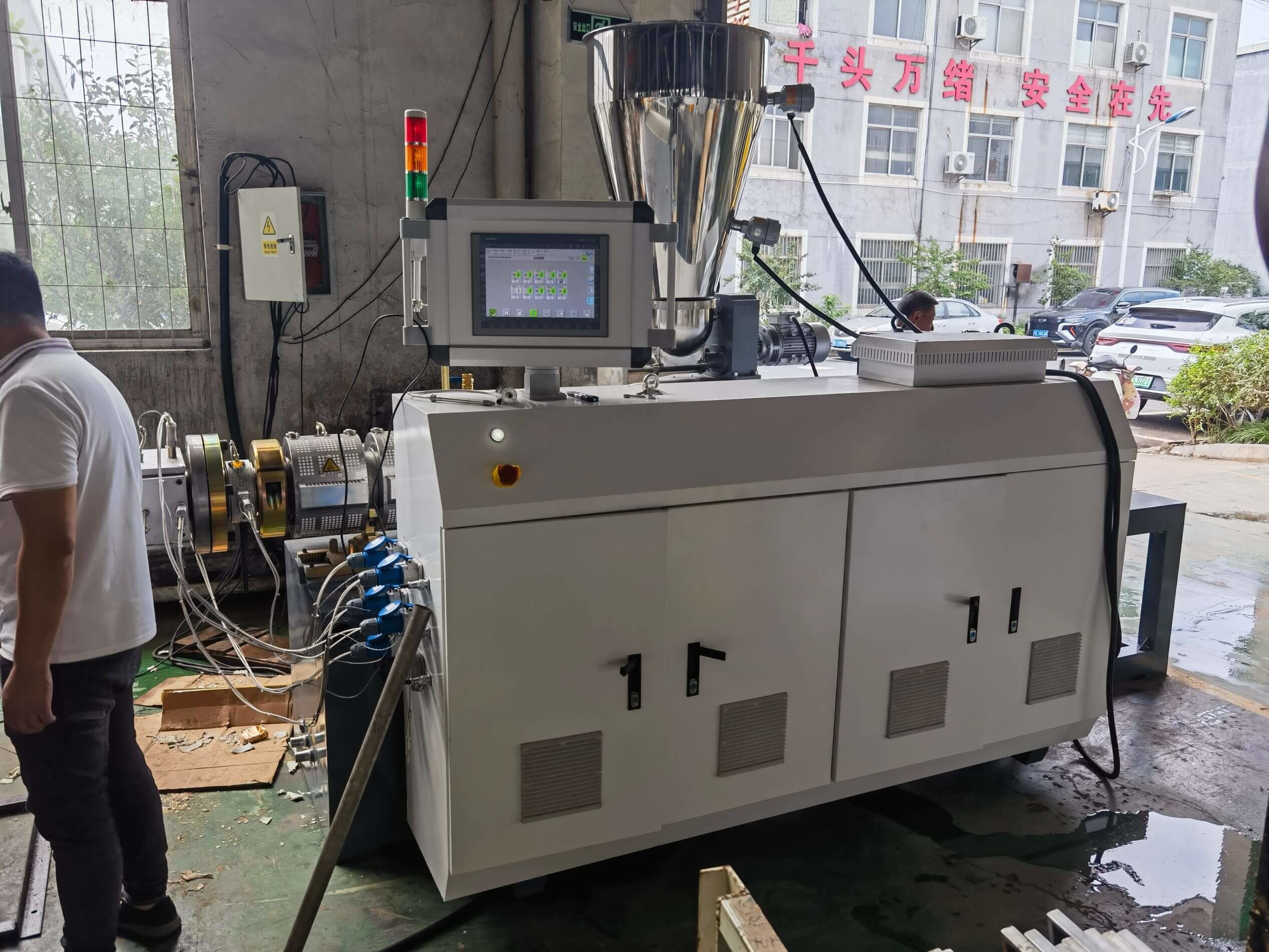

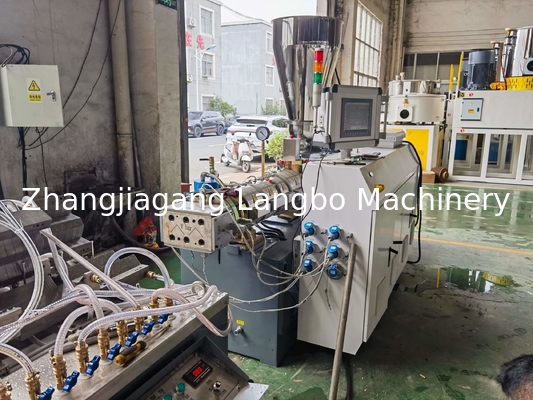

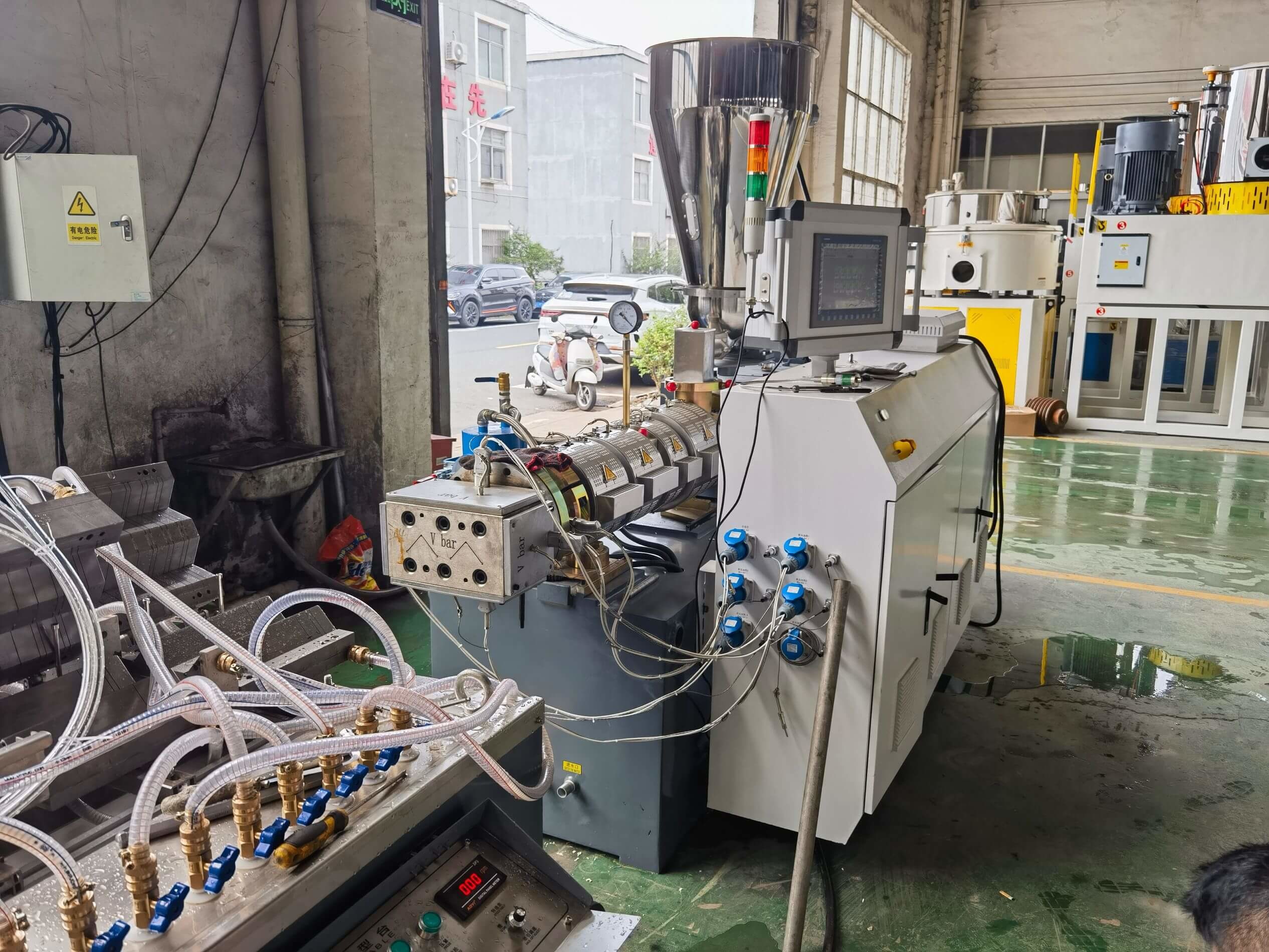

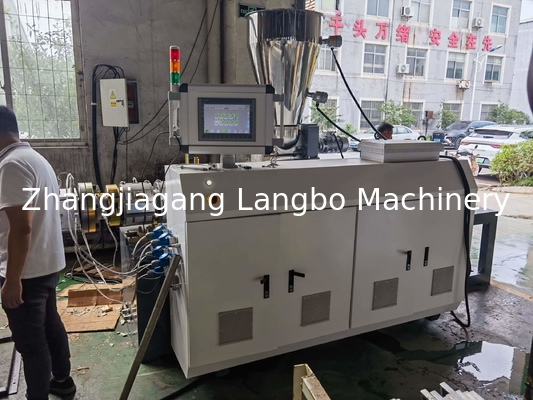

Estrusore bivite conico
Le viti sono specificatamente progettate e realizzate per la lavorazione della miscela secca di polvere di PVC.Il design del nostro estrusore bivite conico soddisfa le caratteristiche delle materie prime garantendo una miscela omogenea, una migliore plastificazione ed efficienza di trasporto.Il motore sincrono a magnete permanente fornisce un'elevata efficienza energetica per l'estrusore.Dotato di sistema di controllo PLC, ha realizzato il controllo dell'intera linea di produzione in un unico sito.
Muffa
Il nostro stampo viene lavorato mediante forgiatura da 40 Gr e rivestito con cromo duro sulla superficie.Il materiale dell'intero manicotto di calibrazione del vuoto è in rame

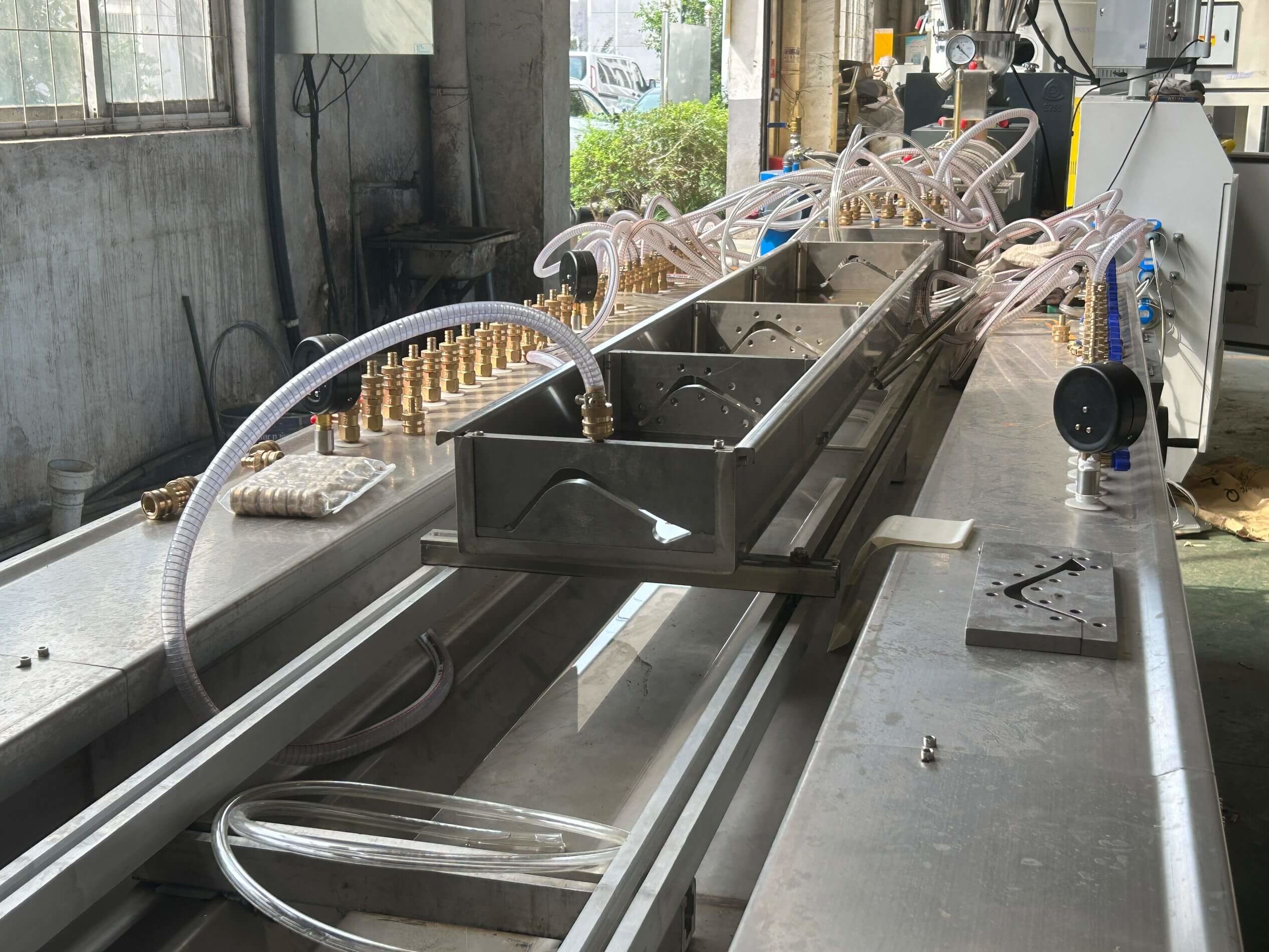

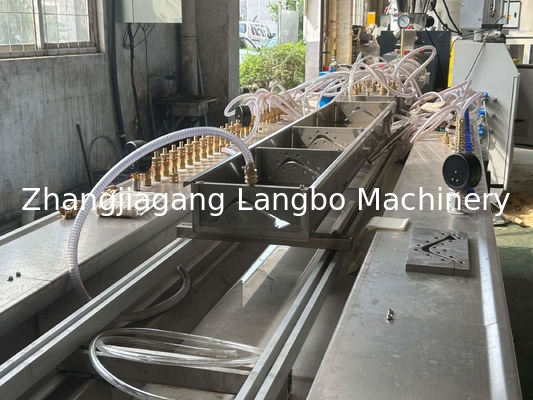

Tabella di calibrazione
La tavola di calibrazione ha un telaio stabile in acciaio e l'intero materiale del corpo è acciaio inossidabile SUS 304.Disponiamo di un sistema di regolazione della posizione multidimensionale.Con la preziosa disposizione delle pompe dell'acqua e del calibratore del vuoto, il profilo in PVC si modellerà e si raffredderà rapidamente.Una lunghezza sufficiente della tavola di calibrazione garantisce la sagomatura del profilo in PVC

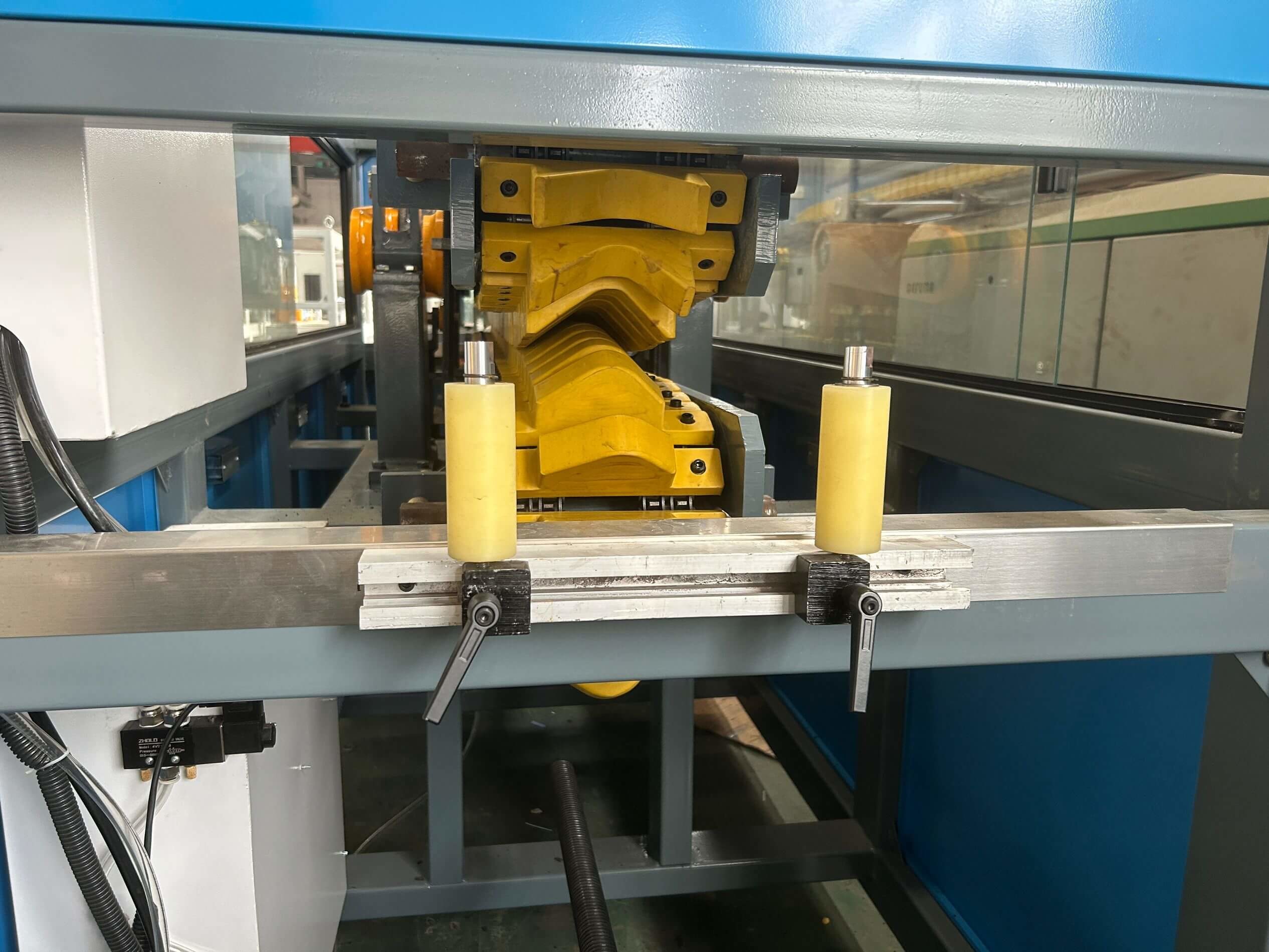

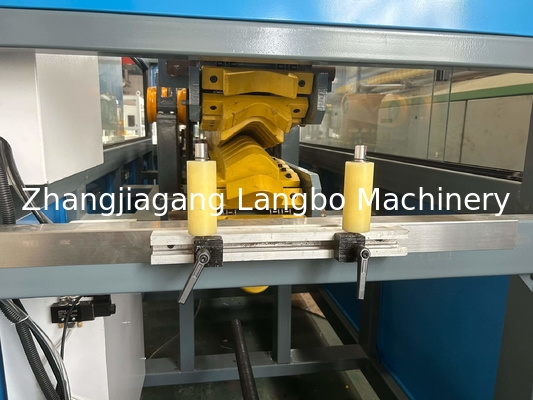

Estrarre
La distribuzione della forza lungo ciascun trattore a cingoli garantisce una forza di traino sufficiente.Offriamo gomma di buona qualità per la macchina da traino.La pressione pneumatica favorisce la facile regolazione e la protezione del prodotto.

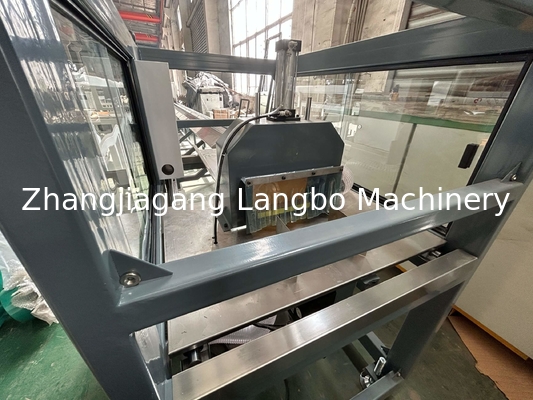

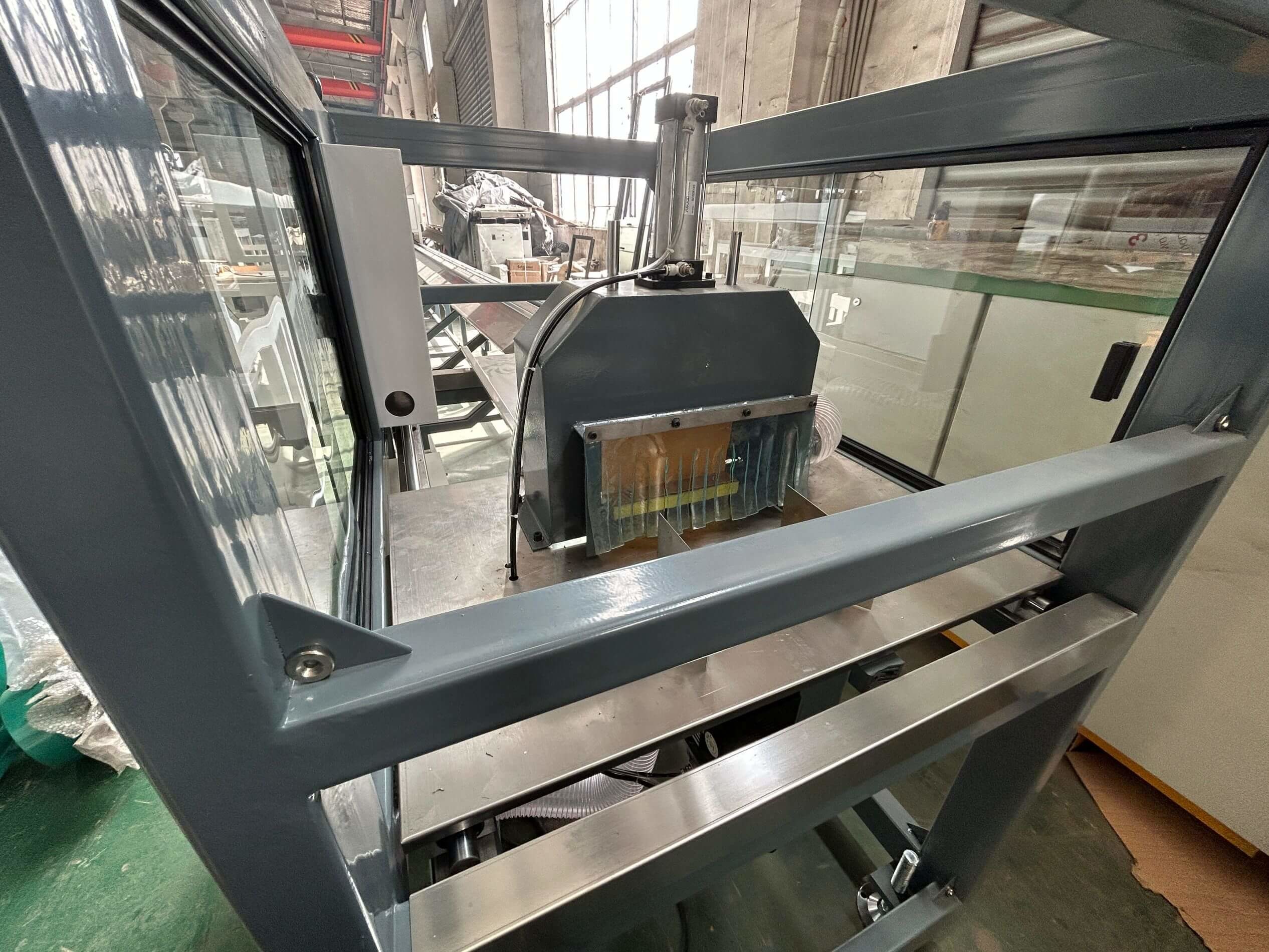

Taglierina
Adotta il metodo di taglio della sega.È abbastanza affilato da tagliare il profilo in pvc senza distruggerne la struttura interna.

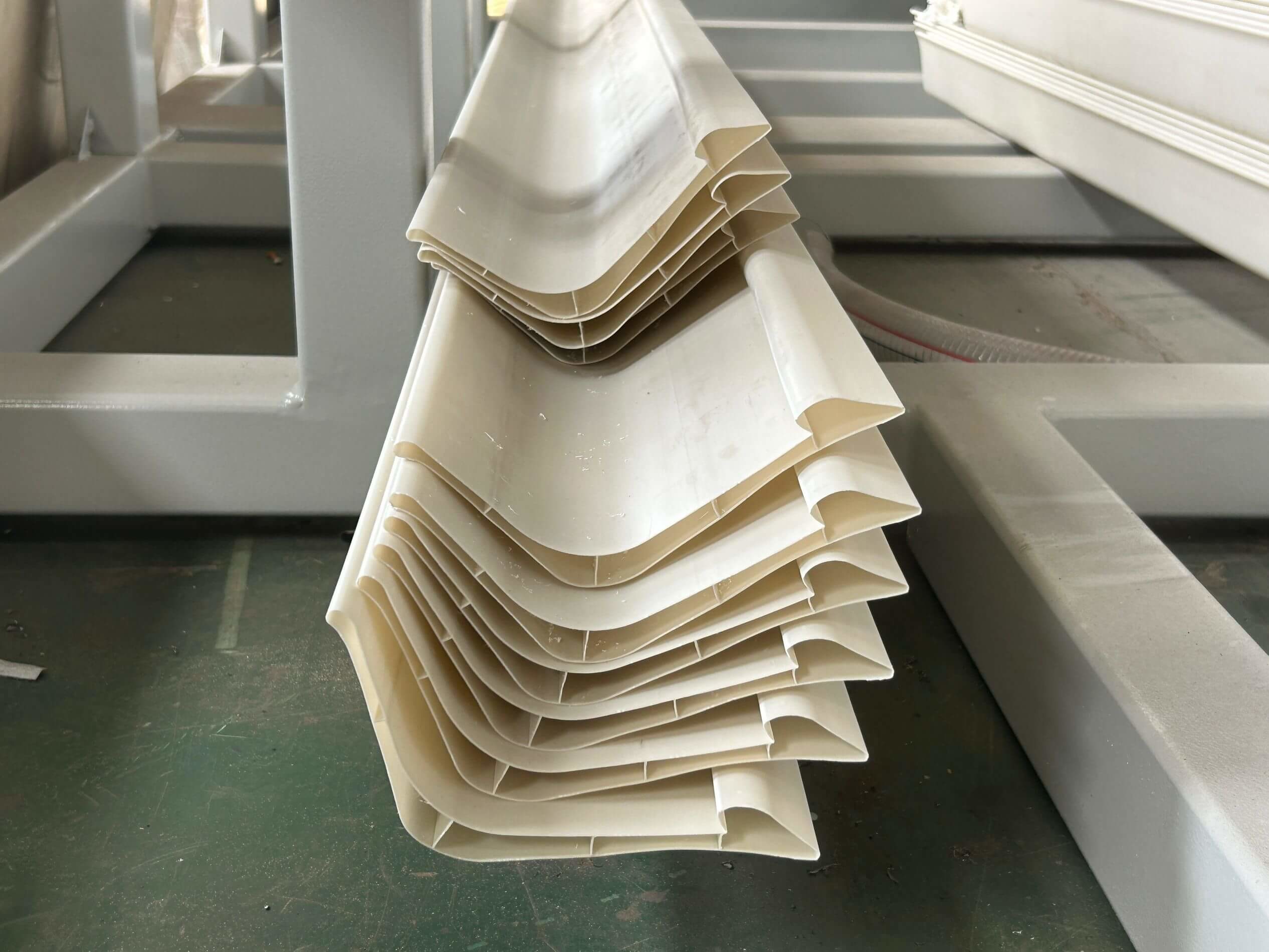

Prodotto finito
I prodotti estrusi hanno una struttura complessa e una superficie liscia.
