Linee di produzione della porta del PVC/WPC della plastica diametro della vite 132mm/di 65mm

Linea di plastica di legno linea macchina dell'estrusione di profilo del PVC del PE dei pp di plastica di lavoro a catena della porta di WPC di skirtings di WPC

Descrizione:

La macchina di plastica di profilo del PVC principale utilizzazione il PVC, UPVC come materie prime, la produzione di vari generi di porte di plastica e di profili di Windows (profili di plastica, del tronco di cavo elettrico decorativo di profili, del profilo della finestra, del bordo del soffitto), ecc.

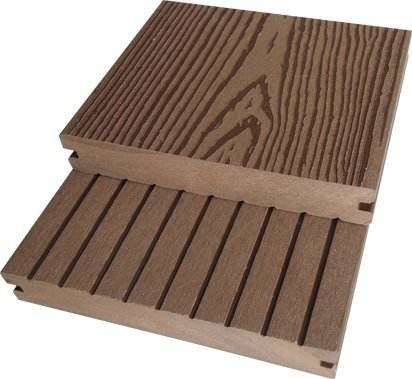

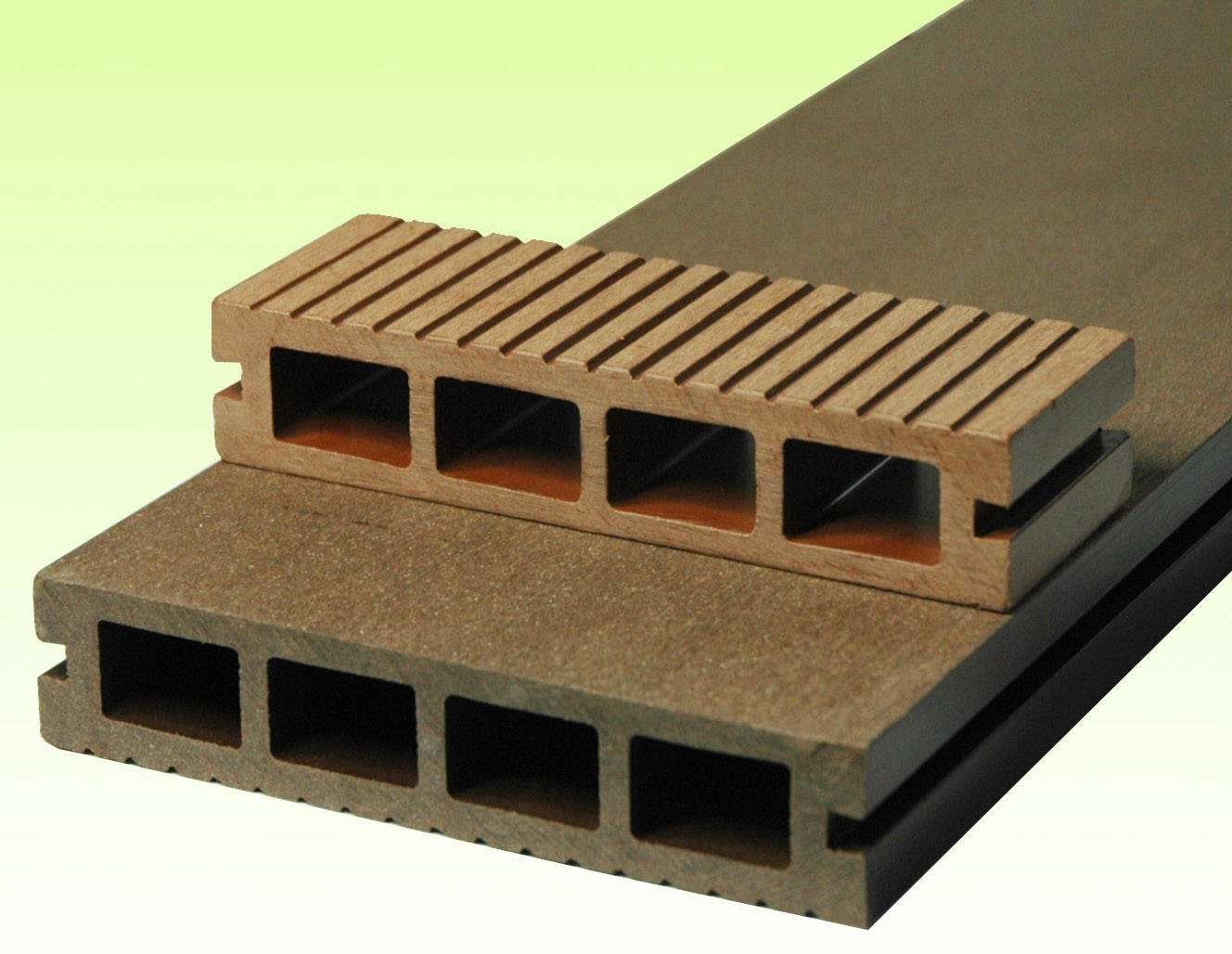

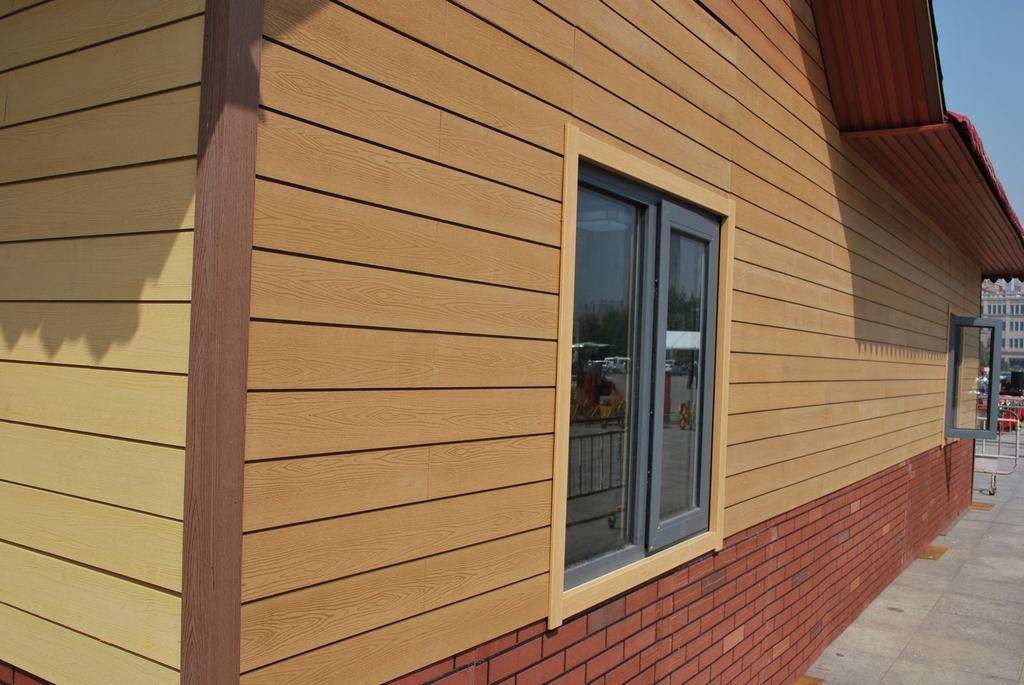

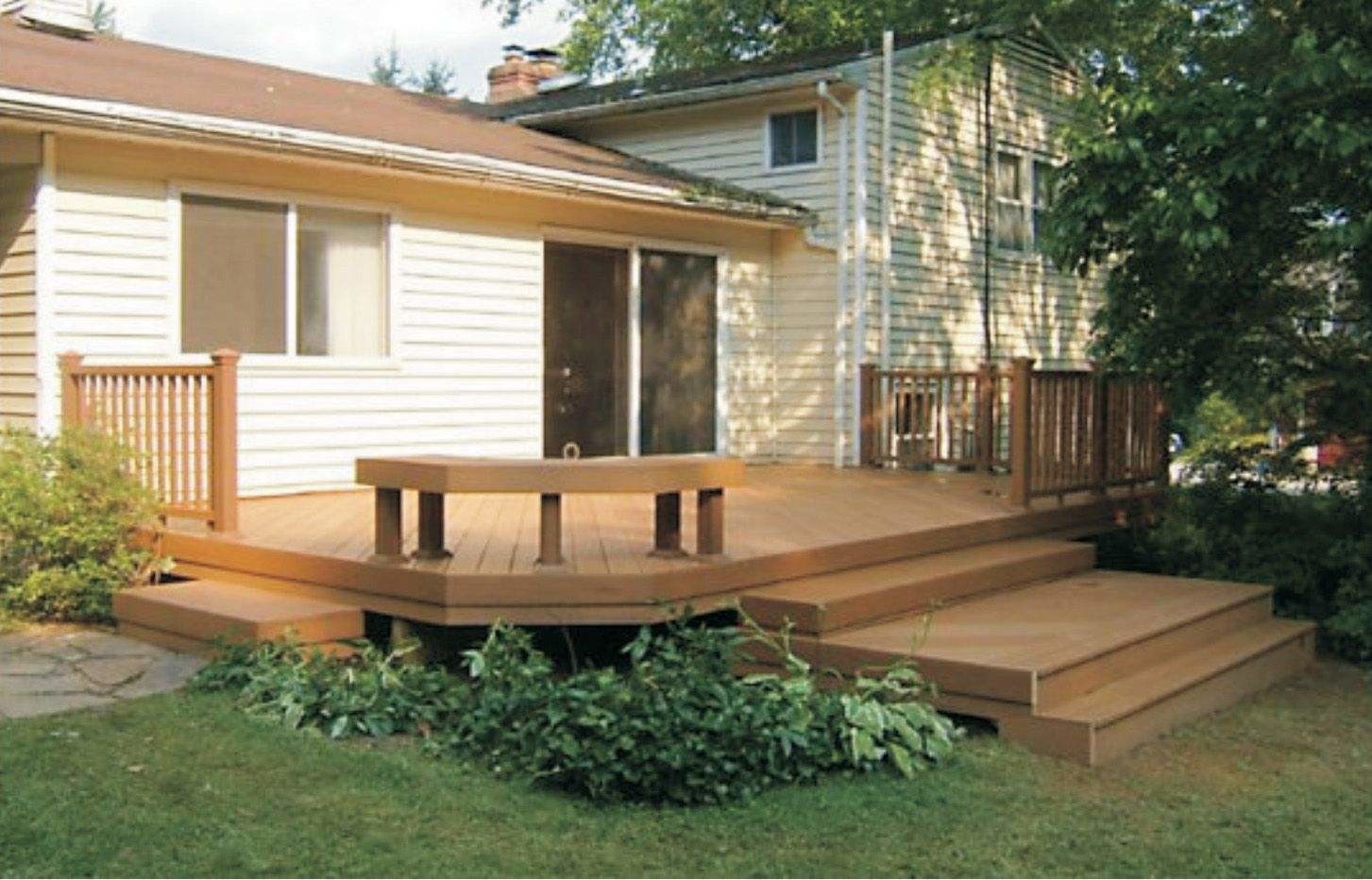

Inoltre, la macchina può produrre prodotti woodplastic di profilo del PE, dei pp o del PVC (la materia prima è: La farina di legno ed aggiungere la quantità di livello della fibra di pianta (fino a 50-75%), pricipalmente è usata per i vassoi, il bordo di scatola, la pavimentazione, i materiali decorativi all'aperto, uso molto esteso.

Parametro:

CONFIGURAZIONE DI SISTEMA DELLA LINEA DI PRODUZIONE:
1 insieme dell'insieme della primavera feeder1 dell'espulsore della Doppio vite
L'estrusione muore per i profili come manifestazione dell'immagine qui sopra
1 insieme della tavola di calibratura di vuoto
1 insieme della macchina della trazione-fuori
1 insieme della tagliatrice
1 insieme dell'impilatore

Estrusore a vite del gemello di A. SJZ65/132 Conical
Le viti sono utilizzate specialmente per di legno e di plastica, diametro 65/132mm della vite
Potere del motore principale: 37Kw
Rapporto L/D: 22
Direzione di giro: Esternamente
La vite gira la velocità: 34.7rpm
Coppia di torsione massima di singola vite: 5000NM
Coppia di torsione massima totale delle viti: 10000NM
Riscaldamento del barilotto/sezione di raffreddamento: 4/3
Potere calorifico del barilotto: 24KW
Metodo e potere di raffreddamento del barilotto: raffreddamento a aria 250w×3
Materiale della vite del barilotto: 38CrMoAlA

Processo di calore: nitrurazione rigidity≥700HV, profondità per il gambo 0.5-0.7mm, grado non oltre 2 di fragilità della nitrurazione
Metodo interattivo della vite del barilotto: Parte che salda lega interattiva
Forza assiale di ogni vite funzionante: 116KN
Espelle l'uscita: 100-150kg/h (legno e plastica)

Dimensione globale: 3150×820×2200mm
Peso: 4000kg

Carro armato di calibratura di B. Vacuum
Pompa idraulica (2pcs) 2.2kw
Lunghezza totale: 5M
Distanza longitudinale 1000mm dello spostamento
Potere longitudinale 0.75kw del motore dello spostamento
Distanza ±30mm dello spostamento orizzontale
L'altezza è a mano regolato
Dimensione globale: 5000×1000×1000mm

C. Cutter
Taglio del modo: Controllo elettrico
Potere del motore: 2.2Kw
Diametro della sega: 350mm
Consumo massimo dell'aria di cilindro del morsetto di tubo: 0.3L/T
Consumo massimo dell'aria di cilindro di movimento della lama: 7.8L/T
Pressione del cilindro: 0.5~0.7Mpa
Sistema di controllo: Controllo dei processi
Altezza centrale: 1000±50mm

D. Stacker
Lunghezza materiale di ricezione disponibile: 4m
Taglio di giro pneumatico della correzione
